Inversores/Variadores de frecuencia (VFD)

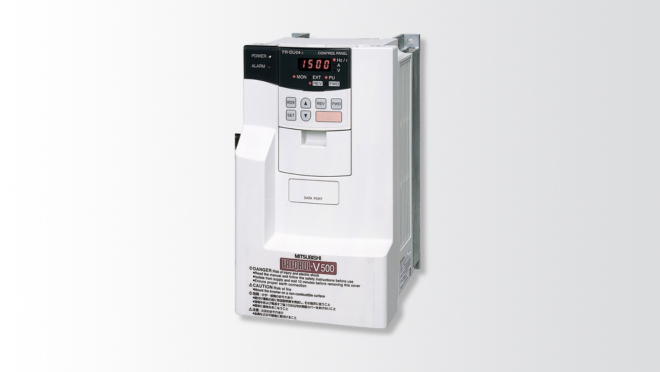

Serie V500
Información de la serie V500 heredada
Antecedentes: La unidad FR-V500 fue introducida como reemplazo del primer variador vectorial de circuito cerrado de Mitsubishi Electric, la serie V200. Cargado de nuevas tecnologías, la serie V500 ofrecía control de vector sin encoder al controlar la excitación del motor y las corrientes del torque por separado.
Ciclo de vida útil: Discontinuado (enero de 2017)
Vida útil: Servicio de reparación disponible hasta enero de 2024.
Información sobre migración
La serie FR-A800, utilizada con la FR-A8AP (tarjeta opcional de retroalimentación del encoder), sería el reemplazo más adecuado para los variadores de frecuencia de la serie FR-V500. La tarjeta opcional de FR-A8AP es necesaria para el control del vector. Antes de migrar a la serie FR-A800, recomendamos a nuestros clientes que revisen la guía de transición de VFD de fábrica para confirmar las dimensiones, opciones y especificaciones antes de actualizar los inversores. Comuníquese con la oficina de Mitsubishi Electric o el canal de ventas de su localidad para saber qué opciones de VFD están disponibles.
Nota: El valor de corriente nominal de la serie FR-V500 era mayor que el de la serie FR-A800. Cuando reemplace la FR-V500 con la serie A800, use un inversor de la serie FR-A800 con un grado de capacidad de tamaño mayor con respecto al inversor de la serie FR-V500.
Reemplazos sugeridos: en las siguientes tablas se indican los productos FR-V500 afectados y los reemplazos sugeridos. Confirme todas las especificaciones con los manuales aplicables.
| FR-V520-240V | FR-A820-240V |
|---|---|
| FR-V520-1.5K | FR-A820-00167-1-N6 |
| FR-V520-2.2K | FR-A820-00250-1-N6 |
| FR-V520-3.7K | FR-A820-00340-1-N6 |
| FR-V520-5.5K | FR-A820-00490-1-N6 |
| FR-V520-7.5K | FR-A820-00630-1-N6 |
| FR-V520-11K | FR-A820-00770-1-N6 |
| FR-V520-15K | FR-A820-00930-1-N6 |
| FR-V520-18.5K | FR-A820-01250-1-N6 |
| FR-V520-22K | FR-A820-01540-1-60 |
| FR-V520-30K | FR-A820-01870-1-60 |
| FR-V520-37K | FR-A820-02330-1-60 |
| FR-V520-45K | FR-A820-03160-1-60 |
| FR-V520-55K | FR-A820-03800-1-60 |
| FR-V520L-75K | FR-A820-04750-1-60 |
| FR-V540-480V | FR-A840-480V |
|---|---|
| FR-V540-1.5K | FR-A840-00083-1-N6 |
| FR-V540-2.2K | FR-A840-00126-1-N6 |
| FR-V540-3.7K | FR-A840-00170-1-N6 |
| FR-V540-5.5K | FR-A840-00250-1-N6 |
| FR-V540-7.5K | FR-A840-00310-1-N6 |
| FR-V540-11K | FR-A840-00380-1-N6 |
| FR-V540-15K | FR-A840-00470-1-N6 |
| FR-V540-18.5K | FR-A840-00620-1-N6 |
| FR-V540-22K | FR-A840-00770-1-60 |
| FR-V540-30K | FR-A840-00930-1-60 |
| FR-V540-37K | FR-A840-01160-1-60 |
| FR-V540-45K | FR-A840-01800-1-60 |
| FR-V540-55K | FR-A840-02160-1-60 |
| FR-V540L-75K | FR-A840-02600-1-60 |
| FR-V540L-90K | FR-A840-03250-1-60 |
| FR-V540L-110K | FR-A840-03610-1-60 |
| FR-V540L-132K | FR-A840-04320-1-60 |
| FR-V540L-160K | FR-A840-04810-1-60 |
| FR-V540L-200K | FR-A840-05470-1-60 |
| FR-V540L-250K | FR-A840-06830-1-60 |
