Aplicaciones de bombeo y circulación de aire

Detalles del controlador de derivación de HVAC PowerGate de la serie ‘H’

mini_hero_banner
Los controladores de HVAC PowerGate de la serie ‘H’ ofrecen la simplicidad y funcionalidad de un controlador de derivación de HVAC y la alta especificación, rendimiento y confiabilidad de los VFD FR-F800 de Mitsubishi Electric.

Controladores de derivación de HVAC de la serie ‘H’ PowerGate – NEMA 1, NEMA 12, NEMA 3R


El sistema base incluye:

  • Controlador de HVAC PowerGate con pantalla LCD
  • Filtro de ruido de radio
  • Derivación de 3 contactor con modo de prueba
  • Versiones de derivación manual y automática
  • Función bidireccional ‘anti-molinete’
  • Relé de sobrecarga ajustable clase 20
  • Bobina de choque del enlace de DC
  • Comunicaciones RS-485: BACnet MS/TP y MODBUS RTU
  • Sistema de "optimización de la energía" de Mitsubishi Electric
  • Regulación de caída de alimentación de 5 segundos
  • 2 lazos de control PID independientes
  • Señal de salida analógica programable de 4-20 mA
  • Para controladores NEMA 3R:
    • control de anticondensación termostática
    • Entrada blindada para el aire refrigerante
    • Pintura blanca reflectora del calor
  • Valor nominal de cortocircuito de 65 kA SCCR
  • 2 años de garantía

Opciones:

  • Reactores de entrada (3 o 5%)
  • Control de paleta amortiguadora
  • Salidas analógicas extendidas
  • Manual-apagado-automático con potenciómetro
  • Teclado de pantalla y programación, y dial de configuración de velocidad
  • Teclado alfanumérico con reloj en tiempo real
  • Para versiones NEMA 3R: Cerramientos de acero inoxidable
  • Comunicaciones ampliadas:
    • Metasys® N2
    • LonWorks®
    • Siemens FLN (P1, Apogee®)
    • EtherNet/IP™
    • MODBUS® TCP/IP
    • BACnet® IP
    • PROFINET®

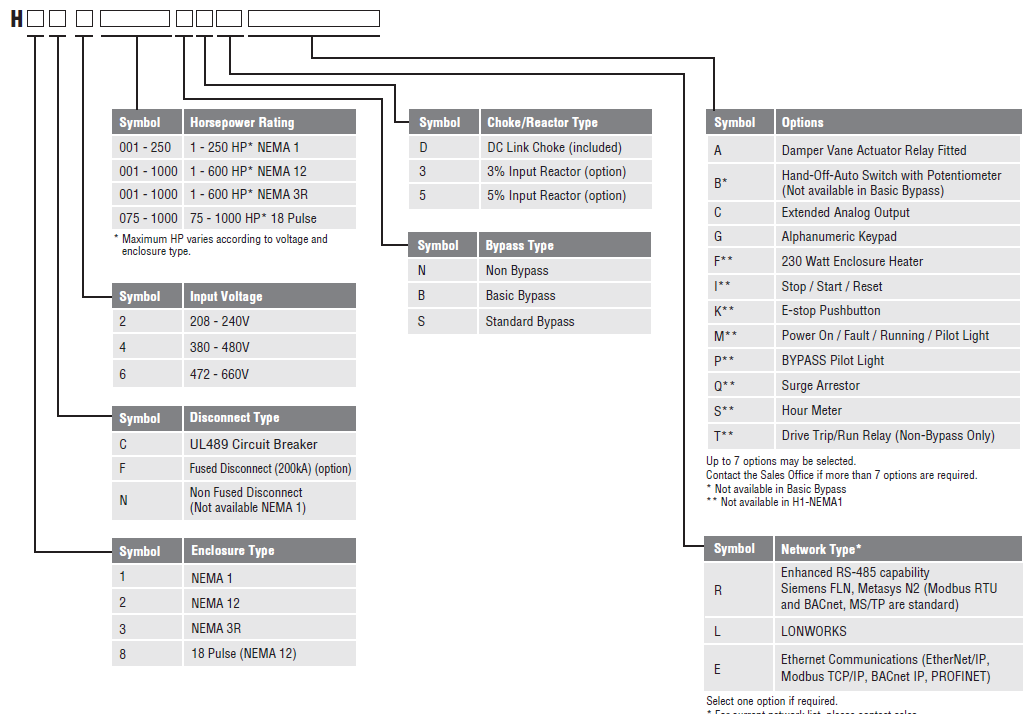

Estructura de número de pieza

Tamaño máximo de 40 HP (208-240 V), 250 HP (380-480 V) y 250 HP (472V-660 V)

Packaged_NEMA1_Part_Number2024

Sistemas de derivación de la serie “H” PowerGate – NEMA 1

Producto básico con circuito de frenado y sistema VFD de derivación de 3 contactores Sistema VFD basado en 208 V-240 V Tamaño del panel Sistema VDF basado en 460V Tamaño del panel Sistema VFD basado en 600 V Panel
HP KW Número de modelo Tiempo de fabricación A Número de modelo Tiempo de fabricación A Número de modelo Tiempo de fabricación A Tamaño
1 1 H1C2001BD 2 - 4 semanas 4,6 N1A H1C4001BD 2 - 4 semanas 2,1 N1A H1C6001BD TBA 1,7 TBA
2 1,5 H1C2002BD 7,5 H1C4002BD 3,4 H1C6002BD 2,7
3 2,2 H1C2003BD 10,6 H1C4003BD 4,8 H1C6003BD 3,9
5 3,7 H1C2005BD 16,7 H1C4005BD 7,6 H1C6005BD 6,1
7,5 5,5 H1C2007BD 24,2 H1C4007BD 11 H1C6007BD 9
10 7,5 H1C2010BD 30,8 N1B H1C4010BD 14 N1B H1C6010BD 11
15 11 H1C2015BD 46,2 H1C4015BD 21 H1C6015BD 17
20 15 H1C2020BD 59,4 H1C4020BD 27 H1C6020BD 22
25 18,5 H1C2025BD 74,8 N1C H1C4025BD 34 H1C6025BD 27
30 22 H1C2030BD 88 H1C4030BD 40 N1C H1C6030BD 32
40 30 H1C2040BD 114 N1D H1C4040BD 52 H1C6040BD 41
50 37 H1C2050BD 4 - 6 semanas 143 TBA H1C4050BD 65 N1D H1C6050BD 52
60 45 H1C2060BD 169 H1C4060BD 77 H1C6060BD 62
75 55 H1C2075BD 221 H1C4075BD 96 H1C6075BD 77
100 75 H1C2100BD 273 H1C4100BD 4 - 6 semanas 124 TBA H1C6100BD 99
125 90 H1C2125BD 343 H1C4125BD 156 H1C6125BD 125
150 110 H1C2150BD 396 H1C4150BD 180 H1C6150BD 144
200 150 - - - - H1C4200BD 240 H1C6200BD 192
250 185 - - - - H1C4250BD 302 H1C6250BD 242


Sistemas de derivación PowerGate Serie ‘H’ – NEMA 12

Producto estándar con circuito de frenado y contactor de 3 derivaciones Sistema VFD basado en 208 V-240 V Tamaño del panel Sistema VDF basado en 460V Tamaño del panel Sistema VFD basado en 600 V Tamaño del panel
HP KW Número de modelo Tiempo de fabricación A Número de modelo Tiempo de fabricación A Número de modelo Tiempo de fabricación A
1 1 H2C2001BD 2 - 4 semanas 4,6 N12B H2C4001BD 2 - 4 semanas 2,1 N12B H2C6001BD TBA 1,7 N12B
2 1,5 H2C2002BD 7,5 H2C4002BD 3,4 H2C6002BD 2,7
3 2,2 H2C2003BD 10,6 H2C4003BD 4,8 H2C6003BD 3,9
5 3,7 H2C2005BD 16,7 H2C4005BD 7,6 H2C6005BD 6,1
7,5 5,5 H2C2007BD 24,2 H2C4007BD 11 H2C6007BD 9
10 7,5 H2C2010BD 30,8 N12C H2C4010BD 14 H2C6010BD 11
15 11 H2C2015BD 46,2 H2C4015BD 21 H2C6015BD 17
20 15 H2C2020BD 59,4 H2C4020BD 27 H2C6020BD 22
25 18,5 H2C2025BD 74,8 H2C4025BD 34 H2C6025SD 27
30 22 H2C2030BD 88 H2C4030BD 40 N12C H2C6030BD 32 N12C
40 30 H2C2040BD 114 H2C4040BD 52 H2C6040BD 41
50 37 H2C2050BD 4 - 6 semanas 143 N12D H2C4050BD 65 N12D H2C6050BD 52 N12D
60 45 H2C2060BD 169 N12E H2C4060BD 77 H3C6060BD 62
75 55 H2C2075BD 221 H2C4075BD 96 H2C6075BD 77
100 75 H2C2100BD 273 N12F H2C4100BD 4 - 6 semanas 124 H2C6100BD 99
125 90 H2C2125BD 343 H2C4125BD 156 N12E H2C6125BD 125 N12E
150 110 H2C2150BD 396 H2C4150BD 180 H2C6150BD 144
200 150 - - - - H2C4200BD 240 N12F H2C6200BD 192 N12F
250 185 - - - - H2C4250BD 302 H2C6250BD 242
300 225 - - - - H2C4300BD 361 N12G H2C6300BD 289 N12G
350 260 - - - - H2C4350BD 414 H2C6350BD 336
400 300 - - - - H2C4400BD 477 H2C6400BD 382
450 335 - - - - H2C4450BD 515 N12H H2C6450BD 412 N12H
500 373 - - - - H2C4500BD 590 H2C6500BD 472
600 447 - - - - H2C4600BD 770 H2C6600BD 647


Sistemas de derivación PowerGate Serie ‘H’ – NEMA 3R

Producto estándar con circuito de frenado y contactor de 3 derivaciones Sistema VFD basado en 208 V-240 V Tamaño del panel Sistema VDF basado en 460V Tamaño del panel Sistema VFD basado en 600 V Tamaño del panel
hp KW Número de modelo Tiempo de fabricación A Número de modelo Tiempo de fabricación A Número de modelo Tiempo de fabricación A
1 1 H3C2001BD 2 - 4 semanas 4,6 N3RB H3C4001BD 2 - 4 semanas 2,1 N3RB H3C6001BD N3RB 1,7 N3RB
2 1,5 H3C2002BD 7,5 H3C4002BD 3,4 H3C6002BD 2,7
3 2,2 H3C2003BD 10,6 H3C4003BD 4,8 H3C6003BD 3,9
5 3,7 H3C2005BD 16,7 H3C4005BD 7,6 H3C6005BD 6,1
7,5 5,5 H3C2007BD 24,2 H3C4007BD 11 H3C6007BD 9
10 7,5 H3C2010BD 30,8 N3RC H3C4010BD 14 H3C6010BD 11
15 11 H3C2015BD 46,2 H3C4015BD 21 H3C6015BD 17
20 15 H3C2020BD 59,4 H3C4020BD 27 H3C6020BD 22
25 18,5 H3C2025BD 74,8 H3C4025BD 34 H3C6025SD 27
30 22 H3C2030BD 88 H3C4030BD 40 N3RC H3C6030BD N3RC 32 N3RC
40 30 H3C2040BD 114 H3C4040BD 52 H3C6040BD 41
50 37 H3C2050BD 4 - 6 semanas 143 N3RD H3C4050BD 65 N3RD H3C6050BD N3RD 52 N3RD
60 45 H3C2060BD 169 N3RE H3C4060BD 77 H3C6060BD 62
75 55 H3C2075BD 221 H3C4075BD 96 H3C6075BD 77
100 75 H3C2100BD 273 N3RF H3C4100BD 4 - 6 semanas 124 H3C6100BD 99
125 90 H3C2125BD 343 H3C4125BD 156 N3RE H3C6125BD N3RE 125 N3RE
150 110 H3C2150BD 396 H3C4150BD 180 H3C6150BD 144
200 150 - - - - H3C4200BD 240 N3RF H3C6200BD N3RF 192 N3RF
250 185 - - - - H3C4250BD 302 H3C6250BD 242
300 225 - - - - H3C4300BD 361 N3RG H3C6300BD N3RG 289 N3RG
350 260 - - - - H3C4350BD 414 H3C6350BD 336
400 300 - - - - H3C4400BD 477 H3C6400BD 382
450 335 - - - - H3C4450BD 515 N3RH H3C6450BD N3RH 412 N3RH
500 373 - - - - H3C4500BD 590 H3C6500BD 472
600 447 - - - H3C4600BD 770 H3C6600BD 647


Especificaciones adicionales

Ver el PDF
