Relés de fuga a tierra

A diferencia de los circuitos de frenado para fugas a tierra, los relés de fuga a tierra no interrumpen, solo detectan una fuga de corriente.
Se utiliza un transformador de corriente de fase cero (ZCT) en combinación con un relé. El ZCT detecta una corriente de fuga y luego el relé envía una señal.

Estructura de un relé de fuga a tierra

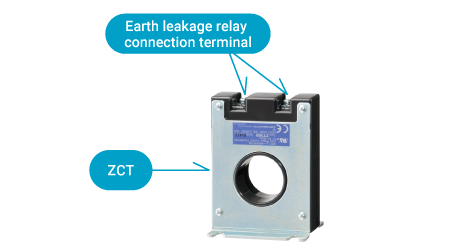

ZCT (ZT30B)

Relé (NV-ZBA)

Ejemplos de posibles usos

Activada por la detección de corriente de fuga, la alarma de fuga puede emitirse y solo los dispositivos relevantes pueden apagarse mientras otros dispositivos continúan funcionando.
Para usar en circuitos principales de gran capacidad (en la medida en que no esté cubierto por el disyuntor de alarma de fuga a tierra).
Para uso en centros de control del motor en combinación con circuito de frenado de caja moldeada con alta capacidad de interrupción, etc.

Tipos y usos		Características y funciones

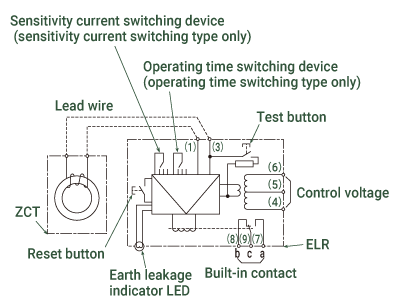

Compatibilidad	Modelo estándar compacto Serie ZBA (Tipo de autorretención eléctrica) Ideal para centros de control del motor con espacio limitado	Puede combinarse libremente con una ZCT. Cuando se detecta una corriente de falla a tierra, el dispositivo se autorretiene eléctricamente y alerta al usuario sobre el incidente. Compacto y conmutable de 100/200 V. También se pueden fabricar tipos de retardo.

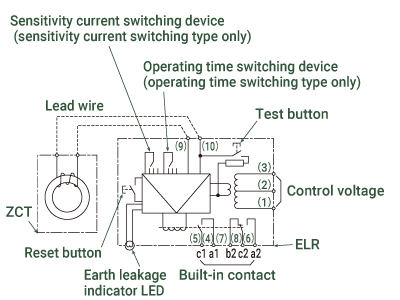

	Modelo de uso general Serie ZSA (Tipo de autorretención mecánica) Tipo de uso general que puede combinarse con un MCCB, contactores electromagnéticos, etc. para crear la configuración de circuito deseada	Puede combinarse libremente con una ZCT. Cuando se detecta una corriente de falla a tierra, el dispositivo se autorretiene eléctricamente y alerta al usuario sobre el incidente. También se puede utilizar para un circuito de 415 V. Los contactos de salida controlan dos circuitos (1a1c). Está equipado con un indicador mecánico de fuga a tierra. También se pueden fabricar tipos para conectar y de retardo.
	Tipo armónico/resistente a sobretensiones Serie ZHA (Tipo de autorretención eléctrica) Ideal para la detección de corriente de fuga en circuitos inversores	Puede combinarse libremente con una ZCT. Cuando se detecta una corriente de falla a tierra, el dispositivo se autorretiene eléctricamente y alerta al usuario sobre el incidente. Se puede detectar una corriente de fuga precisa eliminando la distorsión de la corriente de falla a tierra del lado secundario del inversor. El supresor de sobretensión evita el funcionamiento no deseado debido a una corriente de fuga a tierra transitoria. Cumple de manera simultánea con varios estándares internacionales (normas UL de EE. UU., normas CSA de Canadá, marca CE europea y marca UKCA del Reino Unido).

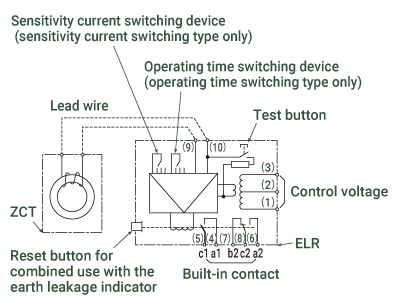

	Tipo armónico/resistente a sobretensiones Serie ZLA (Tipo de autorretención mecánica) Ideal para la detección de corriente de fuga en circuitos inversores	Puede combinarse libremente con una ZCT. Cuando se detecta una corriente de falla a tierra, el dispositivo se autorretiene eléctricamente y alerta al usuario sobre el incidente. Se puede detectar una corriente de fuga precisa eliminando la distorsión de la corriente de falla a tierra del lado secundario del inversor. El supresor de sobretensión evita el funcionamiento no deseado debido a una corriente de fuga a tierra transitoria. Cumple de manera simultánea con varios estándares internacionales (normas UL de EE. UU., normas CSA de Canadá, marca CE europea y marca UKCA del Reino Unido). También se puede utilizar para el circuito de 480 V.

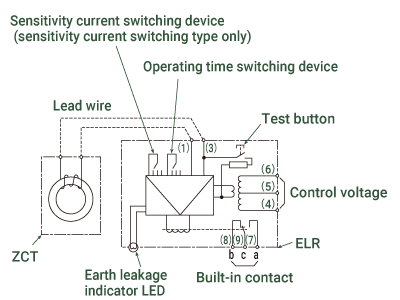

	Para alarmas de fugas Serie ZAA (Tipo de autorestablecimiento) Ideal para alarmas de fugas	Puede combinarse libremente con una ZCT. Detecta una corriente de falla a tierra y notifica al usuario sobre un incidente, pero reanuda automáticamente el funcionamiento cuando la falla a tierra se elimina desconectando el circuito con falla o tomando otras medidas. (En 1,5 s del tiempo de restablecimiento)
Relé de fuga a tierra con un conductor primario Ideal para circuitos de gran capacidad		El conductor primario está integrado en el ZCT para lograr un tamaño compacto y un cableado sencillo. Se pueden fabricar las series ZBA, ZSA, ZHA, ZLA y ZAA de 600 A a 3200 A.
