Características del producto VFD (inversores FREQROL)
Mantenimiento del equipo
- Característica
- Especificación
- Normas
- Descontinuado
Detección de fallas en la banda transportadora
Función de detección de corriente
- Las fallas causadas por deterioro del eje del motor (mayor carga) o grietas en la correa (menos carga) pueden detectarse a través de la corriente de salida del motor.
- Si la corriente de salida excede el valor predeterminado, se emite una señal para informar al usuario del dispositivo defectuoso.
- By using parameter settings, the VFD can be stopped when a signal is output at the point a fault occurs.
▪ Detección de fallas y emisión de advertencias
| Pr. | Nombre | Descripción |
|---|---|---|
| 150 | Nivel de detección de la corriente de salida | Establezca el valor de referencia de las características de carga normal. |
| 152 | Nivel de detección de corriente cero | Establezca la frecuencia máxima del rango de detección de fallas de las características de carga. |
| De 190 a 196 | Selección de la función de terminal de salida*1 |
Cuando se establece ‘12’, la señal Y12 se emite si la corriente de salida excede el valor de configuración de Pr.150. |
| Cuando se establece ‘13’, la señal Y12 se emite si la corriente de salida cae por debajo del valor de configuración de Pr.152. |
*1Set Pr.167 accordingly to stop the VFD when a signal is output due to a fault.
(Modelos aplicables)

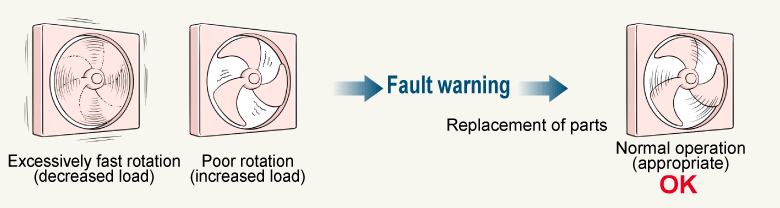

Detección de fallas en ventiladores y bombas
Detección de fallas en características de carga
- Se registra la relación entre la velocidad y el torque en condiciones de funcionamiento normal. (Es posible la adquisición automática de datos).
- Durante el funcionamiento se detecta el torque del motor y se emite una advertencia si la carga excede o cae por debajo de los valores predeterminados.
- Es posible activar la función de limpieza utilizando la detección de fallas como disparador.
▪ Detección de fallas y emisión de advertencias
| Pr. | Nombre | Descripción |
|---|---|---|
| De 1481 a 1485 | Características de carga, referencia de carga de 1 a 5 | Se utiliza para establecer el valor de referencia de las características de carga normal. |
| 1486 | Frecuencia máxima de las características de carga | Se utiliza para establecer el límite superior de la frecuencia en el rango de detección de fallas de las características de carga. |
| 1487 | Frecuencia mínima de las características de carga | Se utiliza para establecer el límite inferior de frecuencia del rango de detección de fallas de las características de carga. |
| 1488 | Detección de advertencia de límite superior de ancho | Se utiliza para establecer el rango de detección cuando se emite una advertencia de falla por carga límite superior. |
| 1489 | Detección de advertencia de límite inferior de ancho | Se utiliza para establecer el rango de detección cuando se emite una advertencia de falla de carga límite inferior. |
| 1490 | Detección de falla de límite superior de ancho | Se utiliza para establecer el rango de detección en el que se desactiva la salida cuando ocurre una falla de carga límite superior. |
| 1491 | Detección de falla de límite inferior de ancho | Se utiliza para establecer el rango de detección en el que se desactiva la salida cuando ocurre una falla de carga límite inferior. |
(Modelos aplicables)

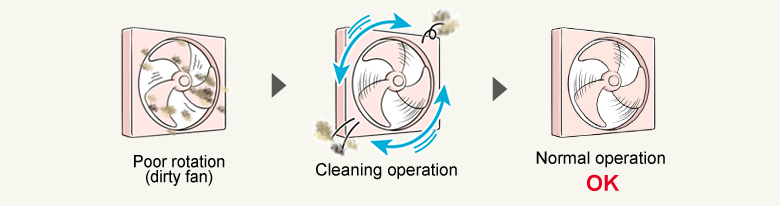

Función de limpieza
La suciedad y las partículas extrañas en los impulsores de los ventiladores y las bombas pueden eliminarse mediante la rotación repetida hacia adelante y hacia atrás y la detención del motor.
Esta función (que funciona junto con la función de detección de fallas de las características de carga) también puede iniciarse automáticamente cuando se detecta una sobrecarga.
Esta función está diseñada para usos en los que la rotación inversa no causa problemas.
(Modelos aplicables)
VFD life diagnosis
Función de diagnóstico de vida útil
Puede monitorearse el grado de deterioro del condensador del circuito principal, el del circuito de control y el circuito limitador de corriente de arranque.
With VFD self-diagnostics, a warning when parts have reached their service life is output so that parts or VFDs can be replaced before faults
| Pieza | Cómo se verifica la vida útil | Nivel de criterio | Método de reemplazo |
|---|---|---|---|
| Condensador del circuito de control |
Con el motor conectado pero sin funcionar, se aplica voltaje de CC is applied to the motor at VFD power OFF and the se mide la capacidad del condensador. |
Por debajo de un 85 % de la capacidad original del condensador. (10 años de vida útil) |
Reemplazado por nuestro equipo de servicio posventa (comuníquese con su representante de ventas local) |
| Condensador del circuito de control |
La vida útil se calcula a partir del momento de activación y temperatura, realizándose el conteo regresivo desde el 100 %. |
Vida útil del condensador de menos de 1 año. (10 años de vida útil) |
|
| Circuito limitador de corriente de irrupción |
El número de activaciones (ENCENDIDO) se cuenta regresivamente desde el 100 %. |
Vida útil del condensador de menos de 1 año. (10 años de vida útil) |
|
| Ventilador de refrigeración | La velocidad del ventilador de refrigeración se monitorea constantemente y se detecta cualquier reducción en la velocidad. |
Cuando la velocidad del ventilador cae por debajo del 50 %. (10 años de vida útil) |
Reemplazable por el usuario |
(Modelos aplicables)
Con FR Configurator2, un software fácil de usar que ayuda desde la configuración hasta el mantenimiento, los usuarios disponen de funciones mucho más útiles.
Hay una versión de prueba gratuita con funciones limitadas disponible para descargar a través del
siguiente enlace.

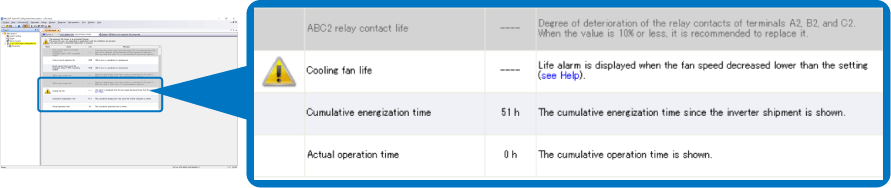

Los datos de vida útil del servicio de las piezas se muestran en una ventana dedicada.
Se muestra un ícono de advertencia en el campo de alarma de la pieza para la cual se recomienda el reemplazo.
se combina con un GOT
gabinete
Al conectar una computadora al puerto USB en el panel frontal del GOT,
service life of multiple VFDs can be checked using FR Configurator2 via the GOT.
