Módulos de E/S remota de seguridad

Módulos de E/S remota de seguridad de la red de campo CC-Link IE

Módulos de E/S remota que admiten funciones de seguridad de la red de campo CC-Link IE
Realiza el control de seguridad cuando se utiliza junto con la CPU de seguridad de la Serie MELSEC iQ-R

Versiones del protocolo de seguridad y normas de comunicación de seguridad

La comunicación de seguridad de la red de campo CC-Link IE cumple con las normas de comunicación de seguridad (IEC61784-3). Tenga en cuenta que dichas normas de diferentes años de publicación se aplican a cada versión del protocolo de seguridad.

Versión del protocolo de seguridad	Año de publicación de las normas de comunicación de seguridad
1	IEC 61784-3: 2010
2	IEC 61784-3: 2021

Las versiones del protocolo de seguridad varían según los tipos de producto y las versiones de firmware.
Consulte la capacidad de conexión de las estaciones principales y las E/S remotas de seguridad a continuación.
Para saber cómo verificar las versiones de firmware, consulte los manuales de productos correspondientes.

Conexión de las estaciones principales y E/S remotas de seguridad

Versiones del protocolo de seguridad: 1 y 2

Estación principal

(módulo de CPU de seguridad): versión de firmware 29 o posterior
(módulo principal RJ71GF11-T2): versión de firmware 70 o posterior
Versión del protocolo de seguridad: 1

Estación principal

(módulo de CPU de seguridad): versiones de firmware 01 a 28
(módulo principal RJ71GF11-T2): versiones de firmware 06 a 69
Versión del protocolo de seguridad: 2

E/S remota de seguridad: El nombre del modelo termina con “-S1”
NZ2GNS12A2-14DT
NZ2GNS12A2-16DTE
Versión del protocolo de seguridad: 1

E/S remota de seguridad: El nombre del modelo no termina con “-S1”

●: La configuración del sistema es posible;○: posible con restricciones^*1;-: no es posible

Dispositivo conectado (estación principal)	E/S remota de seguridad
Versión de firmware del dispositivo conectado		+
	●	○^*1	○^*1
	-	-	○^*1

*1.Aunque se puede configurar un sistema, no es posible adquirir recientemente una certificación de un organismo de certificación externo. Dado que se requiere el cumplimiento de la norma más reciente para adquirir una certificación, se recomienda que solo se utilicen productos compatibles con la versión del protocolo de seguridad 2 al adquirir una certificación.

Versión del protocolo de seguridad: 2

Módulos de entrada de seguridad

Tipo de bloque de abrazaderas terminales de resorte

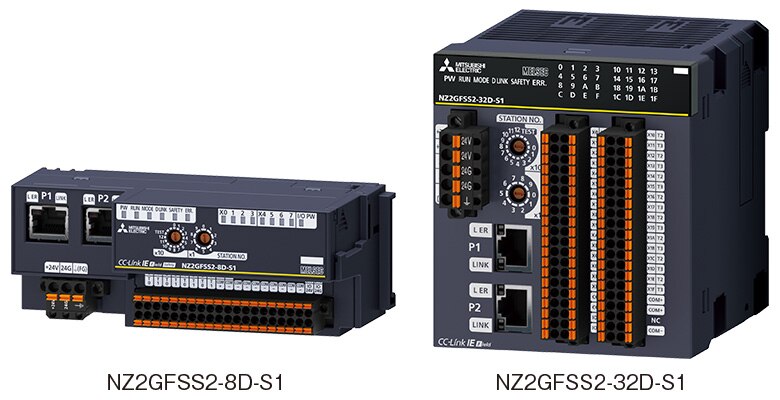

NZ2GFSS2-8D-S1NUEVO
NZ2GFSS2-32D-S1NUEVO

Modelo	Tipo de entrada Entrada de CC	Puntos de entrada	Corriente/Voltaje de corriente de	Tipo de cableado	Módulo de extensión conectabilidad	Conectable estándar
Modelo	Tipo de entrada Entrada de CC	Puntos de entrada	Corriente/Voltaje de corriente de	Tipo de cableado	Módulo de extensión conectabilidad
NZ2GFSS2-8D-S1	Negativo común	Cableado simple: 8 puntos Cableado doble: 4 puntos	24 V CC (7 mA)	2 cables	●	●	-
NZ2GFSS2-32D-S1	Negativo común	Cableado simple: 32 puntos Cableado doble: 16 puntos	24 V CC (6 mA)	2 cables	●	●	-

Versión del protocolo de seguridad: 2

Módulo de salida de seguridad

Tipo de bloque de abrazaderas terminales de resorte

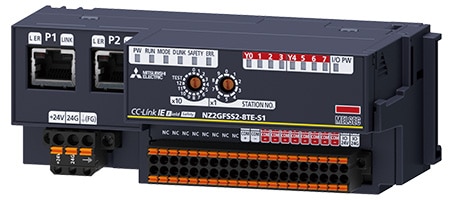

NZ2GFSS2-8TE-S1NUEVO

Modelo	Tipo de salida Salida del transistor	Puntos de salida	Voltaje de carga nominal/ Corriente de carga máxima	Tipo de cableado	Módulo de extensión conectabilidad	Conectable estándar
Modelo	Tipo de salida Salida del transistor	Puntos de salida	Voltaje de carga nominal/ Corriente de carga máxima	Tipo de cableado	Módulo de extensión conectabilidad
NZ2GFSS2-8TE-S1	Fuente + fuente	Cableado simple: 8 puntos Cableado doble: 4 puntos	24 V CC (0,5 A/punto)	2 cables	●	●	-

Versión del protocolo de seguridad: 2

Módulo combinado de E/S de seguridad

Tipo de bloque de abrazaderas terminales de resorte

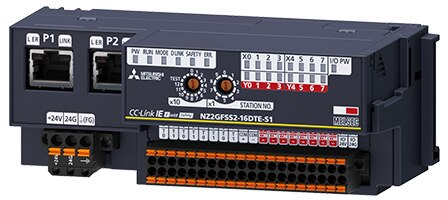

NZ2GFSS2-16DTE-S1NUEVO

Modelo	Tipo de entrada Entrada de CC	Puntos de entrada	Corriente/voltaje voltaje/ de corriente de	Tipo de salida Transistor salida	Puntos de salida	Carga nominal voltaje/ Carga máx. de corriente de	Cableado Tipo	Extensión general conectabilidad	Conectable estándar
Modelo	Tipo de entrada Entrada de CC	Puntos de entrada	Corriente/voltaje voltaje/ de corriente de	Tipo de salida Transistor salida	Puntos de salida	Carga nominal voltaje/ Carga máx. de corriente de	Cableado Tipo	Extensión general conectabilidad
NZ2GFSS2-16DTE-S1	Negativo común	Cableado simple: 8 puntos Cableado doble: 4 puntos	24 V CC (7 mA)	Fuente + fuente	Cableado simple: 8 puntos Cableado doble: 4 puntos	24 V CC (0,5 A/ punto)	2 cables	●	●	-

Módulo de salida de seguridad de extensión

Tipo de bloque de abrazaderas terminales de resorte

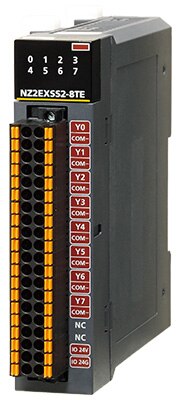

NZ2EXSS2-8TE

Modelo	Tipo de salida Salida del transistor	Puntos de salida	Voltaje de carga nominal/ Corriente de carga máxima	Tipo de cableado
NZ2EXSS2-8TE^*2	Fuente + fuente	Cableado simple: 8 puntos Cableado doble: 4 puntos	24 V CC (0,5 A/punto)	2 cables

*2.Este producto puede conectarse con módulos de entrada de seguridad (NZ2GFSS2-32D, NZ2GFSS2-32D-S1).

Cuando utilice para la estación principal, seleccione los siguientes productos.

Versión del protocolo de seguridad: 2

Módulos de E/S impermeables/a prueba de polvo (IP67)

Conector impermeable (bloqueo por tornillo)

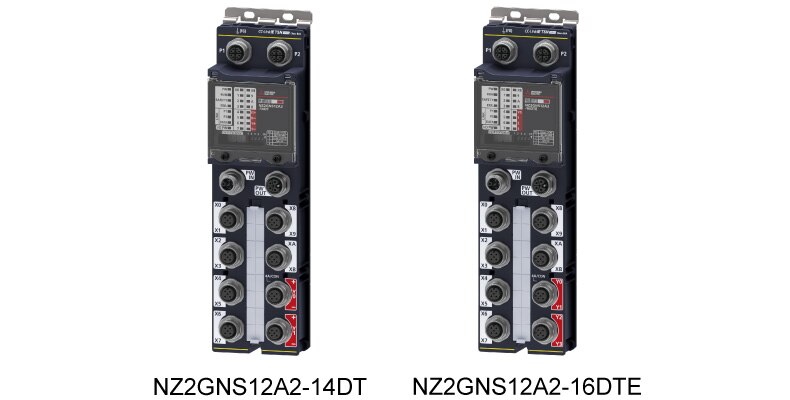

NZ2GNS12A2-14DT NUEVO
NZ2GNS12A2-16DTE NUEVO

Modelo	Tipo de entrada Entrada de CC	Puntos de entrada	Corriente/voltaje voltaje/ de corriente de	Tipo de salida Salida del transistor	Puntos de salida	Voltaje de carga nominal/ Corriente de carga máxima	Cableado Tipo	Extensión general conectabilidad	Conectable estándar
Modelo	Tipo de entrada Entrada de CC	Puntos de entrada	Corriente/voltaje voltaje/ de corriente de	Tipo de salida Salida del transistor	Puntos de salida	Voltaje de carga nominal/ Corriente de carga máxima	Cableado Tipo	Extensión general conectabilidad
NZ2GNS12A2-14DT	Negativo común	Cableado simple: 12 puntos Cableado doble: 6 puntos	24 V CC (6,8 mA)	Fuente + sink	Cableado simple: no es posible Cableado doble: 2 puntos	24 V CC (2 A/punto, 4 A/punto 6 A/común)^*3	2 cables	-	●	-
NZ2GNS12A2-16DTE	Negativo común	Cableado simple: 12 puntos Cableado doble: 6 puntos	24 V CC (6,8 mA)	Fuente + fuente	Cableado simple: 4 puntos Cableado doble: 2 puntos	24 V CC (2 A/punto, 4 A/punto 8 A/común)^*3	2 cables	-	●	-

*3.Las especificaciones de corriente de carga máxima pueden variar según los terminales de salida. Para obtener más información, consulte el manual de producto correspondiente.

Versión del protocolo de seguridad: 1

Módulos de entrada de seguridad

Tipo de bloque de abrazaderas terminales de resorte

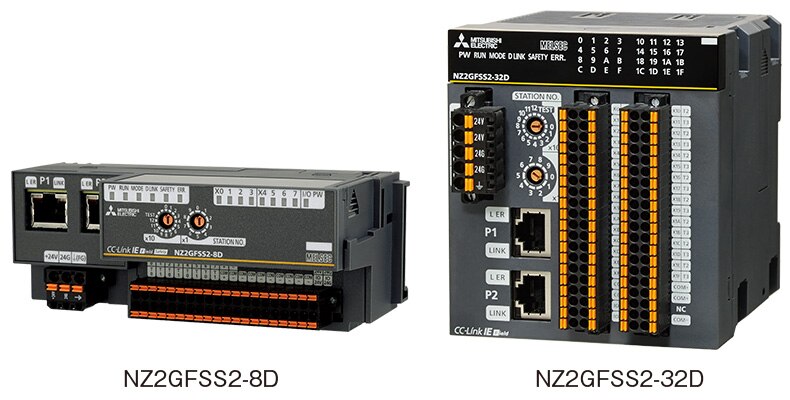

NZ2GFSS2-8D
NZ2GFSS2-32D

Modelo	Tipo de entrada Entrada de CC	Puntos de entrada	Corriente/Voltaje de corriente de	Tipo de cableado	Módulo de extensión conectabilidad	Conectable estándar
Modelo	Tipo de entrada Entrada de CC	Puntos de entrada	Corriente/Voltaje de corriente de	Tipo de cableado	Módulo de extensión conectabilidad
NZ2GFSS2-8D	Negativo común	Cableado simple: 8 puntos Cableado doble: 4 puntos	24 V CC (7 mA)	2 cables	●	●	●
NZ2GFSS2-32D	Negativo común	Cableado simple: 32 puntos Cableado doble: 16 puntos	24 V CC (6 mA)	2 cables	●	●	●

Versión del protocolo de seguridad: 1

Módulo de salida de seguridad

Tipo de bloque de abrazaderas terminales de resorte

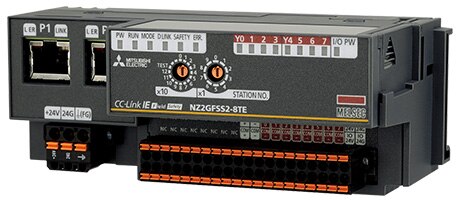

NZ2GFSS2-8TE

Modelo	Tipo de salida Salida del transistor	Puntos de salida	Voltaje de carga nominal/ Corriente de carga máxima	Tipo de cableado	Módulo de extensión conectabilidad	Conectable estándar
Modelo	Tipo de salida Salida del transistor	Puntos de salida	Voltaje de carga nominal/ Corriente de carga máxima	Tipo de cableado	Módulo de extensión conectabilidad
NZ2GFSS2-8TE	Fuente + fuente	Cableado simple: 8 puntos Cableado doble: 4 puntos	24 V CC (0,5 A/punto)	2 cables	●	●	●

Versión del protocolo de seguridad: 1

Módulo combinado de E/S de seguridad

Tipo de bloque de abrazaderas terminales de resorte

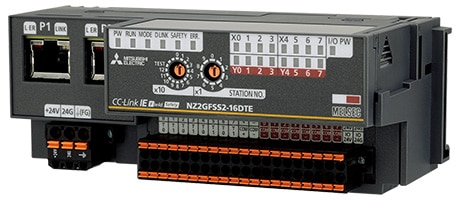

NZ2GFSS2-16DTE

Modelo	Tipo de entrada Entrada de CC	Puntos de entrada	Corriente/voltaje voltaje/ de corriente de	Tipo de salida Transistor salida	Puntos de salida	Carga nominal voltaje/ Carga máx. de corriente de	Tipo de cableado	Extensión general conectabilidad	Conectable estándar
Modelo	Tipo de entrada Entrada de CC	Puntos de entrada	Corriente/voltaje voltaje/ de corriente de	Tipo de salida Transistor salida	Puntos de salida	Carga nominal voltaje/ Carga máx. de corriente de	Tipo de cableado	Extensión general conectabilidad
NZ2GFSS2-16DTE	Negativo común	Cableado simple: 8 puntos Cableado doble: 4 puntos	24 V CC (7 mA)	Fuente + fuente	Cableado simple: 8 puntos Cableado doble: 4 puntos	24 V CC (0,5 A/punto)	2 cables	●	●	●
