Productos relacionados con la red | Controladores programables MELSEC

Línea CC-Link IE

Productos relacionados con la red

Contenido

Módulos remotos tipo bloque
Módulos de entrada principal
Módulos de salida principal
Módulos combinados de E/S principales
Módulo de entrada múltiple (voltaje/corriente/temperatura)
Módulos analógicos
Módulos de control de temperatura
Módulo de recuento de alta velocidad
Módulos de extensión

Módulos remotos tipo bloque

Módulos remotos tipo bloque de red de campo CC-Link IE

Estación de dispositivos remota o estación inteligente del dispositivo de la red de campo CC-Link IE. Estos módulos son útiles cuando se requieren posiciones de instalación cercanas a dispositivos de E/S.
Admite la comunicación sincronizada de la red de campo CC-Link IE (Al sincronizar con la estación principal^*1*2, que admite la comunicación sincronizada, estos módulos realizan operaciones sincrónicas altamente precisas como estaciones de dispositivos).
Los módulos que admiten la función de extensión aumentan la cantidad de puntos de E/S al agregar módulos de extensión.
Los módulos^*3 compatibles con la función de conexión rápida se restablecen rápidamente cuando se vuelven a conectar con la red de campo CC-Link IE después de la desconexión.
Los módulos^*3 compatibles con la función de configuración de parámetros automática de E/S pueden operarse sin establecer parámetros, reduciendo así el tiempo de arranque.

*1.Las estaciones principales de la serie MELSEC iQ-R y los módulos de movimiento simple admiten esta función.
*2.Cuando se utiliza QD77GF16, esta función no se puede utilizar según la combinación del módulo de E/S y el paquete de software utilizado. Para obtener más detalles, consulte el manual del módulo remoto tipo bloque.
*3.Para conocer los módulos aplicables, consulte la lista de funciones.

Los módulos con se reconocen como estación de dispositivos CC-Link IE TSN al cambiar el interruptor en la parte delantera del módulo. Consulte la red CC-Link IE TSN.

Módulos de entrada principal

El tiempo de respuesta se puede establecer en 0 ms, 0,2 ms, 0,5 ms, 1 ms, 1,5 ms, 5 ms, 10 ms, 20 ms y 70 ms

Tipo de bloque de abrazaderas terminales de resorte

NZ2GN2S1-16D

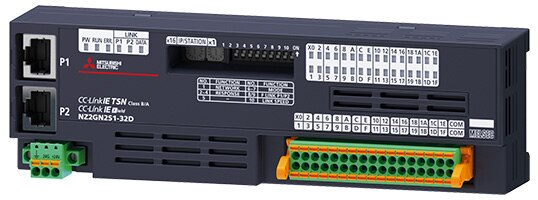

NZ2GN2S1-32D

NZ2GN2S1-32D

Modelo	Tipo de entrada Entrada de CC	Puntos de entrada	Corriente/voltaje de entrada nominal	Tipo de cableado	Módulos de extensión máx.
NZ2GN2S1-16D	Común positiva/común negativa	16 puntos	24 V CC (6,6 mA)	1 cable	-
NZ2GN2S1-32D	Común positiva/común negativa	32 puntos	24 V CC (6 mA)	1 cable	-

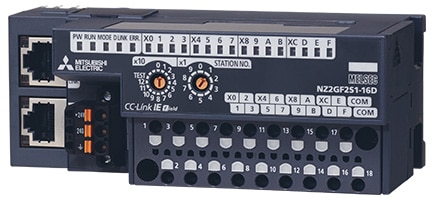

NZ2GF2S1-16D

Modelo	Tipo de entrada Entrada de CC	Puntos de entrada	Corriente/voltaje de entrada nominal	Tipo de cableado	Módulos de extensión máx.
NZ2GF2S1-16D	Común positiva/común negativa	16 puntos	24 V CC (6 mA)	1 cable	1

Tipo de bloque de terminal de tornillo

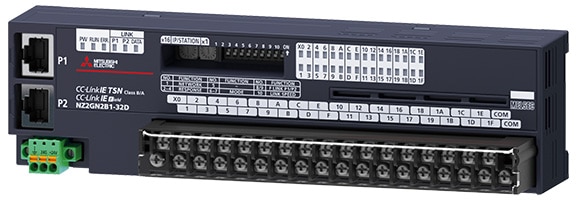

NZ2GN2B1-16D
NZ2GN2B1-32D

NZ2GN2B1-32D

Modelo	Tipo de entrada Entrada de CC	Puntos de entrada	Corriente/voltaje de entrada nominal	Tipo de cableado	Módulos de extensión máx.
NZ2GN2B1-16D	Común positiva/común negativa	16 puntos	24 V CC (6,6 mA)	1 cable	-
NZ2GN2B1-32D	Común positiva/común negativa	32 puntos	24 V CC (6 mA)	1 cable	-

NZ2GF2B1N1-16D

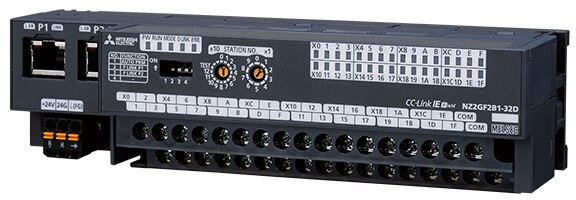

NZ2GF2B1-32D

NZ2GF2B1-32D

Modelo	Tipo de entrada Entrada de CC	Puntos de entrada	Corriente/voltaje de entrada nominal	Tipo de cableado	Módulos de extensión máx.
NZ2GF2B1N1-16D	Común positiva/común negativa	16 puntos	24 V CC (6 mA)	1 cable	3
NZ2GF2B1-32D	Común positiva/común negativa	32 puntos	24 V CC (6 mA)	1 cable	-

NZ2GF2B2-16A

Modelo	Tipo de entrada	Puntos de entrada	Voltaje de entrada nominal; frecuencia	Corriente de entrada nominal	Tipo de cableado	Módulos de extensión máx.
NZ2GF2B2-16A	Entrada de CA	16 puntos	100…120 V CA, 50/60 Hz	8,2 mA (100 V CA, 60 Hz) 6,8 mA (100 V CA, 50 Hz)	2 cables	1

Tipo de conector del sensor (e-CON)

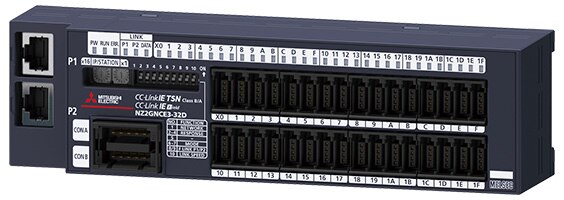

NZ2GNCE3-32D

Modelo	Tipo de entrada Entrada de CC	Puntos de entrada	Corriente/voltaje de entrada nominal	Tipo de cableado	Módulos de extensión máx.
NZ2GNCE3-32D	Común positivo	32 puntos	24 V CC (6,6 mA)	3 cables	-

Tipo de conector del sensor (e-CON)

NZ2GFCE3-16D
NZ2GFCE3-16DE

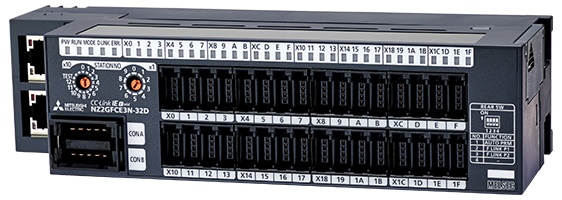

NZ2GFCE3N-32D

NZ2GFCE3N-32D

Modelo	Tipo de entrada Entrada de CC	Puntos de entrada	Corriente/voltaje de entrada nominal	Tipo de cableado	Módulos de extensión máx.
NZ2GFCE3-16D	Común positivo	16 puntos	24 V CC (4 mA)	3 cables	1
NZ2GFCE3-16DE	Negativo común	16 puntos	24 V CC (4 mA)	3 cables	1
NZ2GFCE3N-32D	Común positivo	32 puntos	24 V CC (4 mA)	3 cables	1

Tipo de conector de 40 pines

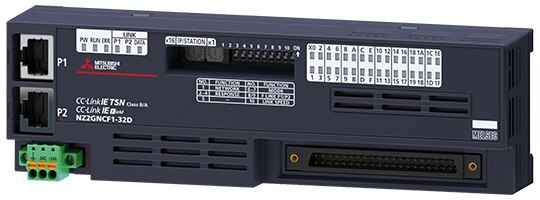

NZ2GNCF1-32D

Modelo	Tipo de entrada Entrada de CC	Puntos de entrada	Corriente/voltaje de entrada nominal	Tipo de cableado	Módulos de extensión máx.
NZ2GNCF1-32D	Común positiva/común negativa	32 puntos	24 V CC (6,6 mA)	1 cable	-

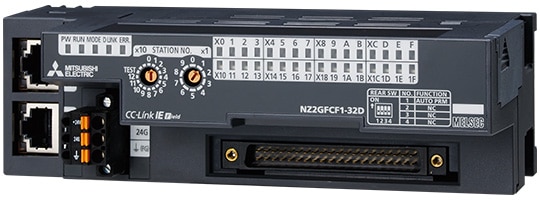

NZ2GFCF1-32D

Modelo	Tipo de entrada Entrada de CC	Puntos de entrada	Corriente/voltaje de entrada nominal	Tipo de cableado	Módulos de extensión máx.
NZ2GFCF1-32D	Común positiva/común negativa	32 puntos	24 V CC (4 mA)	1 cable	1

Módulos de salida principal

Con la función de configuración HOLD/CLEAR (ESPERAR/BORRAR) de salida, el equipo puede detenerse cuando el módulo de salida se desconecta de la red o cuando el módulo de CPU se detiene, lo que brinda asistencia al sistema de manera flexible.
El estado de ENCENDIDO/APAGADO del suministro de energía externa puede monitorearse con la función de monitoreo del suministro de energía externa.

Tipo de bloque de abrazaderas terminales de resorte

NZ2GN2S1-16T
NZ2GN2S1-16TE

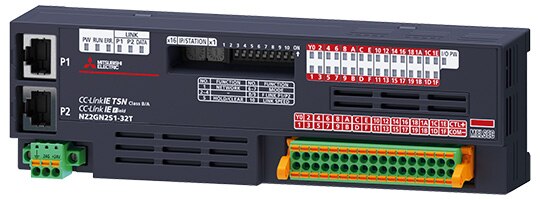

NZ2GN2S1-32T
NZ2GN2S1-32TE

NZ2GN2S1-32T

Modelo	Tipo de salida Salida del transistor	Puntos de salida	Voltaje de carga nominal/ Corriente de carga máxima	Tipo de cableado	Módulos de extensión máx.
NZ2GN2S1-16T	Sink	16 puntos	12/24 V CC (0,5 A/punto, 4 A/común)	1 cable	-
NZ2GN2S1-16TE	Fuente	16 puntos	12/24 V CC (0,5 A/punto, 4 A/común)	1 cable	-
NZ2GN2S1-32T	Sink	32 puntos	12/24 V CC (0,5 A/punto, 5 A/común)	1 cable	-
NZ2GN2S1-32TE	Fuente	32 puntos	12/24 V CC (0,5 A/punto, 5 A/común)	1 cable	-

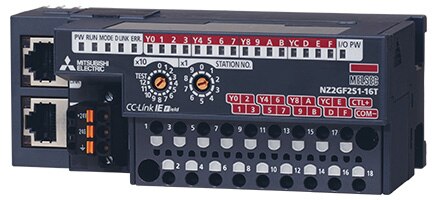

NZ2GF2S1-16T
NZ2GF2S1-16TE

NZ2GF2S1-16T

Modelo	Tipo de salida Salida del transistor	Puntos de salida	Voltaje de carga nominal/ Corriente de carga máxima	Tipo de cableado	Módulos de extensión máx.
NZ2GF2S1-16T	Sink	16 puntos	12/24 V CC (0,5 A/punto, 4 A/común)	1 cable	1
NZ2GF2S1-16TE	Fuente	16 puntos	12/24 V CC (0,5 A/punto, 4 A/común)	1 cable	1

NZ2GF2S2-16R

Modelo	Tipo de salida	Puntos de salida	Corriente/voltaje de conmutación nominal	Tipo de cableado	Módulos de extensión máx.
NZ2GF2S2-16R	Salida del contacto	16 puntos	24 V CC (2 A), 240 V CA (2 A)	2 cables	1

NZ2GF2S2-16S

Modelo	Tipo de salida	Puntos de salida	Voltaje de carga nominal, frecuencia/ Corriente de carga máxima	Tipo de cableado	Módulos de extensión máx.
NZ2GF2S2-16S	Salida de Triac	16 puntos	100...240 V CA, 50/60 Hz (0,6 A/punto, 4,8 A/común)	2 cables	1

Tipo de bloque de terminal de tornillo

NZ2GN2B1-16T
NZ2GN2B1-16TE

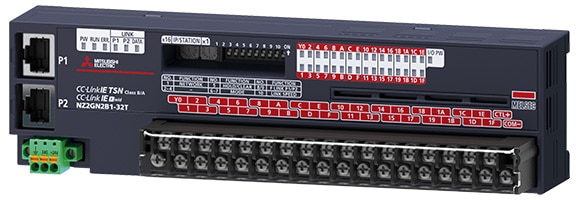

NZ2GN2B1-32T
NZ2GN2B1-32TE

NZ2GN2B1-32T

Modelo	Tipo de salida Salida del transistor	Puntos de salida	Voltaje de carga nominal/ Corriente de carga máxima	Tipo de cableado	Módulos de extensión máx.
NZ2GN2B1-16T	Sink	16 puntos	12/24 V CC (0,5 A/punto, 4 A/común)	1 cable	-
NZ2GN2B1-16TE	Fuente	16 puntos	12/24 V CC (0,5 A/punto, 4 A/común)	1 cable	-
NZ2GN2B1-32T	Sink	32 puntos	12/24 V CC (0,5 A/punto, 5 A/común)	1 cable	-
NZ2GN2B1-32TE	Fuente	32 puntos	12/24 V CC (0,5 A/punto, 5 A/común)	1 cable	-

NZ2GF2B1N1-16T
NZ2GF2B1N1-16TE

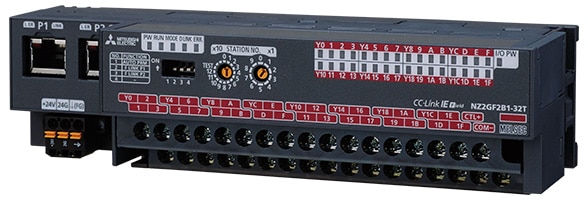

NZ2GF2B1-32T
NZ2GF2B1-32TE

NZ2GF2B1-32T

Modelo	Tipo de salida Salida del transistor	Puntos de salida	Voltaje de carga nominal/ Corriente de carga máxima	Tipo de cableado	Módulos de extensión máx.
NZ2GF2B1N1-16T	Sink	16 puntos	12/24 V CC (0,5 A/punto, 4 A/común)	1 cable	3
NZ2GF2B1N1-16TE	Fuente	16 puntos	12/24 V CC (0,5 A/punto, 4 A/común)	1 cable	3
NZ2GF2B1-32T	Sink	32 puntos	12/24 V CC (0,5 A/punto, 5 A/común)	1 cable	-
NZ2GF2B1-32TE	Fuente	32 puntos	12/24 V CC (0,5 A/punto, 5 A/común)	1 cable	-

NZ2GF2B2-16R

Modelo	Tipo de salida	Puntos de salida	Corriente/voltaje de conmutación nominal	Tipo de cableado	Módulos de extensión máx.
NZ2GF2B2-16R	Salida del contacto	16 puntos	24 V CC (2 A), 240 V CA (2 A)	2 cables	1

NZ2GF2B2-16S

Modelo	Tipo de salida	Puntos de salida	Voltaje de carga nominal, frecuencia/ Corriente de carga máxima	Tipo de cableado	Módulos de extensión máx.
NZ2GF2B2-16S	Salida de Triac	16 puntos	100...240 V CA, 50/60 Hz (0,6 A/punto, 4,8 A/común)	2 cables	1

Tipo de conector del sensor (e-CON)

NZ2GFCE3-16T
NZ2GFCE3-16TE

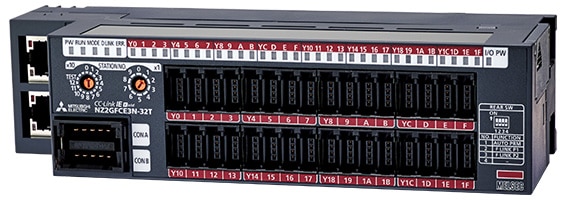

NZ2GFCE3N-32T

NZ2GFCE3N-32T

Modelo	Tipo de salida Salida del transistor	Puntos de salida	Voltaje de carga nominal/ Corriente de carga máxima	Tipo de cableado	Módulos de extensión máx.
NZ2GFCE3-16T	Sink	16 puntos	12/24 V CC (0,5 A/punto, 4 A/común)	3 cables	1
NZ2GFCE3-16TE	Fuente	16 puntos	12/24 V CC (0,5 A/punto, 4 A/común)	3 cables	1
NZ2GFCE3N-32T	Sink	32 puntos	12/24 V CC (0,5 A/punto, 6 A/común)	3 cables	1

Tipo de conector de 40 pines

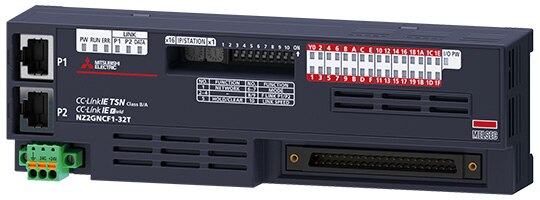

NZ2GNCF1-32T

Modelo	Tipo de salida Salida del transistor	Puntos de salida	Voltaje de carga nominal/ Corriente de carga máxima	Tipo de cableado	Módulos de extensión máx.
NZ2GNCF1-32T	Sink	32 puntos	12/24 V CC (0,1 A/punto, 3,2 A/común)	1 cable	-

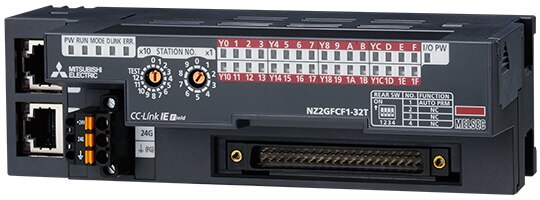

NZ2GFCF1-32T

Modelo	Tipo de salida Salida del transistor	Puntos de salida	Voltaje de carga nominal/ Corriente de carga máxima	Tipo de cableado	Módulos de extensión máx.
NZ2GFCF1-32T	Sink	32 puntos	12/24 V CC (0,1 A/punto, 3,2 A/común)	1 cable	1

Módulos combinados de E/S principales

El tiempo de respuesta se puede establecer en 0 ms, 0,2 ms, 0,5 ms, 1 ms, 1,5 ms, 5 ms, 10 ms, 20 ms y 70 ms
Con la función de configuración HOLD/CLEAR (ESPERAR/BORRAR) de salida, el equipo puede detenerse cuando el módulo de salida se desconecta de la red o cuando el módulo de CPU se detiene, lo que brinda asistencia al sistema de manera flexible.
El estado de ENCENDIDO/APAGADO del suministro de energía externa puede monitorearse con la función de monitoreo del suministro de energía externa.

Tipo de bloque de abrazaderas terminales de resorte

NZ2GN2S1-32DT

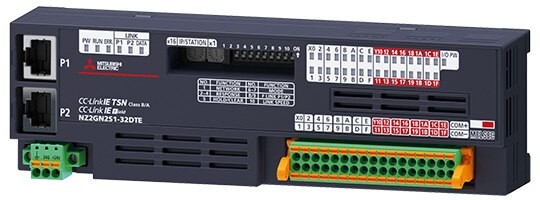

NZ2GN2S1-32DTE

NZ2GN2S1-32DTE

Modelo	Tipo de entrada Entrada de CC	Entrada puntos	Corriente/Voltaje de corriente de	Tipo de salida Salida del transistor	Salida puntos	Voltaje de carga nominal/ Corriente de carga máxima	Cableado Tipo	extensión máx. tipo bloque
NZ2GN2S1-32DT	Positivo común	16 puntos	24 V CC (6 mA)	Sink	16 puntos	24 V CC (0,5 A/punto, 4 A/común)	1 cable	-
NZ2GN2S1-32DTE	Negativo común	16 puntos	24 V CC (6 mA)	Fuente	16 puntos	24 V CC (0,5 A/punto, 4 A/común)	1 cable	-

Tipo de bloque de terminal de tornillo

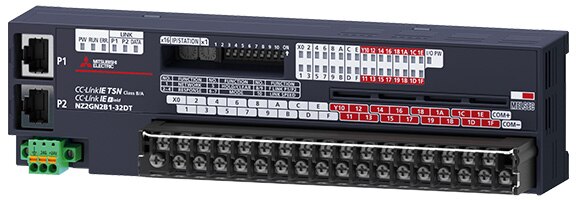

NZ2GN2B1-32DT
NZ2GN2B1-32DTE

NZ2GN2B1-32DT

Modelo	Tipo de entrada Entrada de CC	Entrada puntos	Corriente/Voltaje de corriente de	Tipo de salida Salida del transistor	Salida puntos	Voltaje de carga nominal/ Corriente de carga máxima	Cableado Tipo	extensión máx. tipo bloque
NZ2GN2B1-32DT	Positivo común	16 puntos	24 V CC (6 mA)	Sink	16 puntos	24 V CC (0,5 A/punto, 4 A/común)	1 cable	-
NZ2GN2B1-32DTE	Negativo común	16 puntos	24 V CC (6 mA)	Fuente	16 puntos	24 V CC (0,5 A/punto, 4 A/común)	1 cable	-

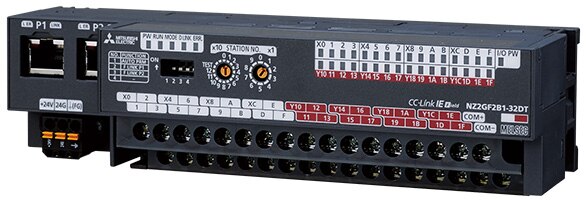

NZ2GF2B1-32DT
NZ2GF2B1-32DTE

NZ2GF2B1-32DT

Modelo	Tipo de entrada Entrada de CC	Entrada puntos	Corriente/Voltaje de corriente de	Tipo de salida Salida del transistor	Puntos de salida	Voltaje de carga nominal/ Corriente de carga máxima	Cableado Tipo	extensión máx. tipo bloque
NZ2GF2B1-32DT	Positivo común	16 puntos	24 V CC (6 mA)	Sink	16 puntos	24 V CC (0,5 A/punto, 4 A/común)	1 cable	-
NZ2GF2B1-32DTE	Negativo común	16 puntos	24 V CC (6 mA)	Fuente	16 puntos	24 V CC (0,5 A/punto, 4 A/común)	1 cable	-

Tipo de conector del sensor (e-CON)

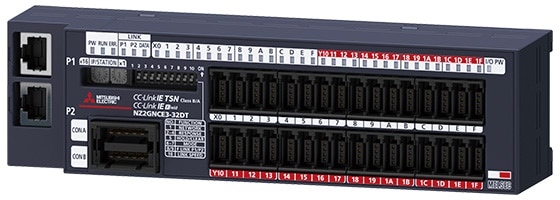

NZ2GNCE3-32DT

Modelo	Tipo de entrada Entrada de CC	Entrada puntos	Corriente/Voltaje de corriente de	Tipo de salida Salida del transistor	Salida puntos	Voltaje de carga nominal/ Corriente de carga máxima	Cableado Tipo	extensión máx. tipo bloque
NZ2GNCE3-32DT	Positivo común	16 puntos	24 V CC (6,6 mA)	Sink	16 puntos	24 V CC (0,5 A/punto, 4 A/común)	3 cables	-

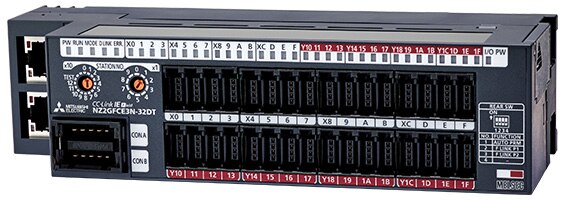

NZ2GFCE3N-32DT

Modelo	Tipo de entrada Entrada de CC	Entrada puntos	Corriente/Voltaje de corriente de	Tipo de salida Salida del transistor	Salida puntos	Voltaje de carga nominal/ Corriente de carga máxima	Cableado Tipo	extensión máx. tipo bloque
NZ2GFCE3N-32DT	Positivo común	16 puntos	24 V CC (4 mA)	Sink	16 puntos	24 V CC (0,5 A/punto, 4 A/común)	3 cables	1

Tipo de conector de 40 pines

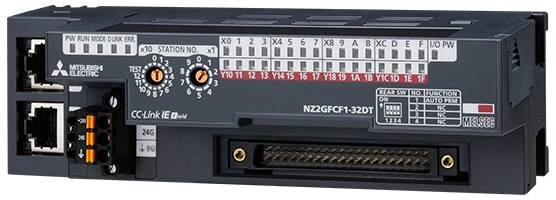

NZ2GFCF1-32DT

Modelo	Tipo de entrada Entrada de CC	Entrada puntos	Corriente/Voltaje de corriente de	Tipo de salida Salida del transistor	Salida puntos	Voltaje de carga nominal/ Corriente de carga máxima	Cableado Tipo	extensión máx. tipo bloque
NZ2GFCF1-32DT	Positivo común Negativo común	16 puntos	24 V CC (4 mA)	Sink	16 puntos	12/24 V CC (0,1 A/punto, 1,6 A/común)	1 cable	1

Módulo de entrada múltiple (voltaje/corriente/temperatura)

El aislamiento del canal galvánico y la velocidad de conversión son 40 ms/4 canales
El bloque de abrazaderas terminales de resorte no requiere apretar los tornillos, lo que reduce las tareas de cableado.
Admite una variedad de sensores de temperatura (12 tipos de termopar, 10 tipos de RDT).

Tipo de bloque de abrazaderas terminales de resorte

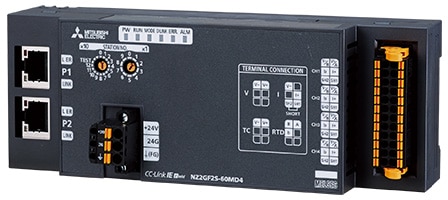

NZ2GF2S-60MD4

Modelo	Tipo de entrada	Cantidad de canales	Módulos de extensión máx.	Comunicación sincronizada
NZ2GF2S-60MD4	Entrada analógica de voltaje/corriente/temperatura	4 canales	-	-

Módulos analógicos

La configuración del módulo solo se realiza utilizando interruptores de configuración de funciones^*4 en la parte delantera del módulo. No es necesaria la configuración con software de ingeniería, lo que reduce el tiempo de ingeniería y el tiempo de configuración.

*4.Únicamente los módulos compatibles con la red de campo CC-Link IE no tienen interruptores de configuración.

Módulo de entrada

Tipo de bloque de abrazaderas terminales de resorte

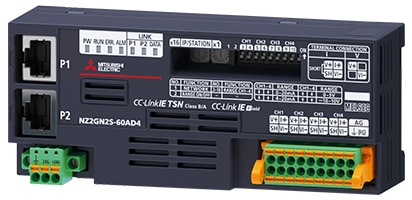

NZ2GN2S-60AD4

Modelo	Tipo de entrada	Cantidad de canales	Módulos de extensión máx.	Comunicación sincronizada
NZ2GN2S-60AD4	Entrada de corriente/tensión analógica	4 canales	-	-^*5

Tipo de bloque de terminal de tornillo

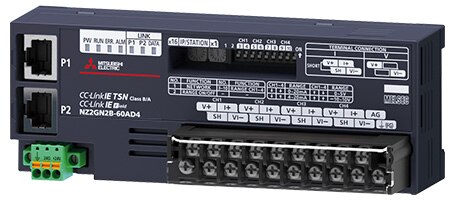

NZ2GN2B-60AD4

Modelo	Tipo de entrada	Cantidad de canales	Módulos de extensión máx.	Comunicación sincronizada
NZ2GN2B-60AD4	Entrada de corriente/tensión analógica	4 canales	-	-^*5

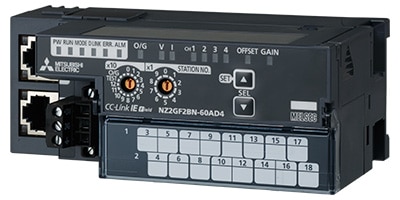

NZ2GF2BN-60AD4

Modelo	Tipo de entrada	Cantidad de canales	Módulos de extensión máx.	Comunicación sincronizada
NZ2GF2BN-60AD4	Entrada de corriente/tensión analógica	4 canales	1	●

*5.Solo compatible cuando se utiliza la comunicación CC-Link IE TSN.

Tipo de conector del sensor (e-CON)

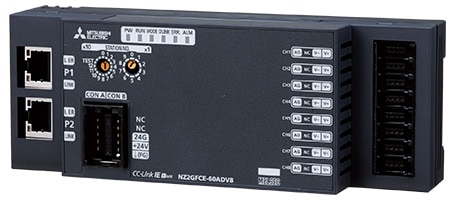

NZ2GFCE-60ADV8
NZ2GFCE-60ADI8

NZ2GFCE-60ADV8

Modelo	Tipo de entrada	Cantidad de canales	Módulos de extensión máx.	Comunicación sincronizada
NZ2GFCE-60ADV8	Voltaje de entrada analógica	8 canales	-	-
NZ2GFCE-60ADI8	Corriente de entrada analógica	8 canales	-	-

Módulo de salida

Tipo de bloque de abrazaderas terminales de resorte

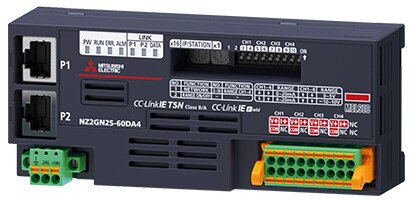

NZ2GN2S-60DA4

Modelo	Tipo de salida	Cantidad de canales	Módulos de extensión máx.	Comunicación sincronizada
NZ2GN2S-60DA4	Salida de corriente/tensión analógica	4 canales	-	-^*6

Tipo de bloque de terminal de tornillo

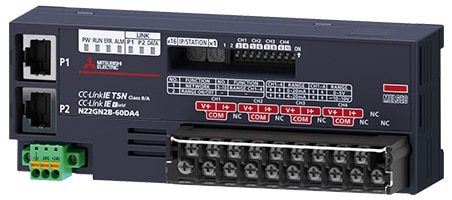

NZ2GN2B-60DA4

Modelo	Tipo de salida	Cantidad de canales	Módulos de extensión máx.	Comunicación sincronizada
NZ2GN2B-60DA4	Salida de corriente/tensión analógica	4 canales	-	-^*6

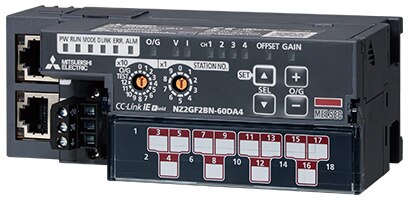

NZ2GF2BN-60DA4

Modelo	Tipo de salida	Cantidad de canales	Módulos de extensión máx.	Comunicación sincronizada
NZ2GF2BN-60DA4	Salida de corriente/tensión analógica	4 canales	1	●

*6.Solo compatible cuando se utiliza la comunicación CC-Link IE TSN.

Tipo de conector del sensor (e-CON)

NZ2GFCE-60DAV8
NZ2GFCE-60DAI8

NZ2GFCE-60DAV8

Modelo	Tipo de salida	Cantidad de canales	Módulos de extensión máx.	Comunicación sincronizada
NZ2GFCE-60DAV8	Voltaje de salida analógica	8 canales	-	-
NZ2GFCE-60DAI8	Corriente de salida analógica	8 canales	-	-

Módulos de control de temperatura

Funciona en un ciclo de muestreo de 250 ms/4 canales, con control estándar (calefacción o refrigeración) o modo mixto (calefacción y refrigeración combinados) admitido
Se incluyen las funciones de aumento simultáneo de temperatura, supresión de corriente máxima y autoajuste.
Aislamiento del canal de entrada

Bloque de terminal de tornillo

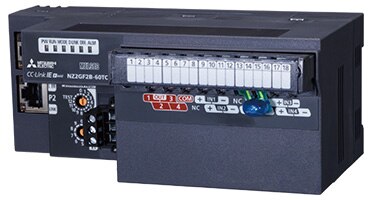

NZ2GF2B-60TCTT4

NZ2GF2B-60TCRT4

NZ2GF2B-60TCTT4

Modelo	Tipo de entrada	Tipo de salida Salida del transistor	Cantidad de canales	Módulos de extensión máx.	Sincronizado comunicación
NZ2GF2B-60TCTT4	Entrada de termopar	Sink	4 canales	-	-
NZ2GF2B-60TCRT4	Entrada RTD	Sink	4 canales	-	-

Módulo de recuento de alta velocidad

Velocidad de recuento de 8 Mpps máx. (La relación de trabajo de la función de salida PWM se puede establecer en incrementos de 0,1 μs, lo que permite un control de salida preciso).
La función de medición de pulso con resolución de medición de 100 ns permite una medición de ancho de pulso de alta precisión.

Tipo de conector de 40 pines

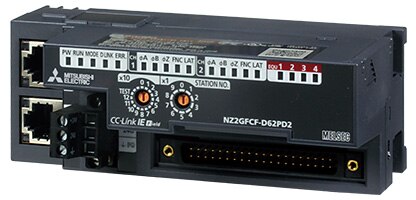

NZ2GFCF-D62PD2

Modelo	Tipo de entrada	Tipo de salida Salida del transistor	Cantidad de canales	Módulos de extensión máx.	Sincronizado comunicación
NZ2GFCF-D62PD2	Entrada diferencial, entrada de CC	Sink	2 canales	1	●

Módulos de extensión

Módulo de entrada/salida

Aumenta la cantidad de puntos de E/S disponibles para los módulos de E/S remota, de E/S analógica y de recuento de alta velocidad
Combinado con un módulo de entrada analógica, el módulo de extensión recibe señales externas para el control de temporización de muestreo de conversión A-D (ajuste de disparo de muestreo).
Combinado con un módulo de recuento de alta velocidad, el módulo de extensión permite que la función del interruptor de leva proporcione control de ENCENDIDO/APAGADO en un ciclo preciso
Cuando un módulo de entrada principal, un módulo de salida principal o un módulo de E/S combinado compatible se conecta con la función de comunicación sincrónica de la red de campo CC-Link IE, se puede utilizar la función de comunicación sincronizada
Cuando un módulo de salida de extensión se conecta a un módulo de entrada principal, módulo de salida principal o módulo combinado de E/S, se puede utilizar la función de integración de tiempos de ENCENDIDO

Tipo de bloque de abrazaderas terminales de resorte

NZ2EX2S1-16D
NZ2EX2S1-16T
NZ2EX2S1-16TE

NZ2EX2S1-16D

Modelo	Tipo de entrada Entrada de CC	Puntos de entrada	Corriente/voltaje de entrada nominal	Tipo de cableado	Múltiples módulos conectables
NZ2EX2S1-16D	Común positiva/común negativa	16 puntos	24 V CC (6 mA)	1 cable	-

Modelo	Tipo de salida Salida del transistor	Puntos de salida	Voltaje de carga nominal/ Corriente de carga máxima	Tipo de cableado	Múltiples módulos conectables
NZ2EX2S1-16T	Sink	16 puntos	12/24 V CC (0,5 A/punto, 4 A/común)	1 cable	-
NZ2EX2S1-16TE	Fuente	16 puntos	12/24 V CC (0,5 A/punto, 4 A/común)	1 cable	-

Bloque de terminal de tornillo

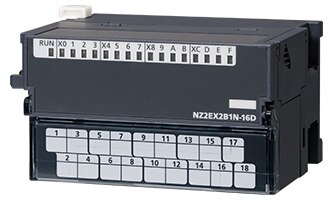

NZ2EX2B1N-16D
NZ2EX2B1N-16T
NZ2EX2B1N-16TE

NZ2EX2B1N-16D

Modelo	Tipo de entrada Entrada de CC	Puntos de entrada	Corriente/voltaje de entrada nominal	Tipo de cableado	Múltiples módulos conectables
NZ2EX2B1N-16D	Común positiva/común negativa	16 puntos	24 V CC (6 mA)	1 cable	●

Modelo	Tipo de salida Salida del transistor	Puntos de salida	Voltaje de carga nominal/ Corriente de carga máxima	Tipo de cableado	Múltiples módulos conectables
NZ2EX2B1N-16T	Sink	16 puntos	12/24 V CC (0,5 A/punto, 4 A/común)	1 cable	●
NZ2EX2B1N-16TE	Fuente	16 puntos	12/24 V CC (0,5 A/punto, 4 A/común)	1 cable	●

Módulo de entrada/salida analógica

Extiende el número de puntos analógicos sin necesidad de cambios en la configuración de red
La velocidad de conversión se puede seleccionar entre 100 μs/canal, 400 μs/canal y 1 ms/canal para el módulo de entrada analógica (función de interruptor de velocidad de conversión)
La velocidad de conversión es de 100 μs/canal para el módulo de salida analógica
Permite la conexión con módulos de E/S analógicas

Bloque de terminal de tornillo

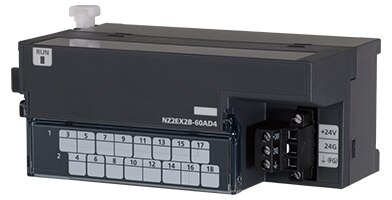

NZ2EX2B-60AD4
NZ2EX2B-60DA4

NZ2EX2B-60AD4

Modelo	Tipo de entrada/salida	Cantidad de canales	Múltiples módulos conectables
NZ2EX2B-60AD4	Entrada de corriente/tensión analógica	4 canales	-
NZ2EX2B-60DA4	Salida de corriente/tensión analógica	4 canales	-
