Productos relacionados con la red | Controladores programables MELSEC

Línea CC-Link IE

Controladores programables

Módulo de CPU integrada con CC-Link IE
Los puertos Ethernet dobles en el lado de la red permiten que el módulo funcione como una estación principal/local de red de campo CC-Link IE o Ethernet, o como una estación normal/control de la red de controlador CC-Link IE
El puerto Ethernet del lado de la CPU se utiliza como puerto de comunicaciones Ethernet
Los puertos Ethernet dobles en el lado de la red se pueden utilizar como puerta de enlace

■ Combinación de red^*1

*1.Las redes de campo CC-Link IE y las redes de controlador CC-Link IE no se pueden utilizar juntas.

Los puertos Ethernet dobles permiten que el módulo funcione como una estación principal/local de la red de campo CC-Link IE o Ethernet, o como una estación normal/control de la red de controlador CC-Link IE

■ Combinación de red^*3

*2.Las funciones de comunicación de seguridad no son compatibles.
*3.Las redes de campo CC-Link IE y las redes de controlador CC-Link IE no se pueden utilizar juntas.

Estos módulos pueden utilizarse como una estación principal o local de la red de campo CC-Link IE
La función de aseguramiento de datos de bloque basado en estaciones garantiza la integridad de los datos entre estaciones (el retraso de salida se puede acortar mediante la sincronización con el procesamiento END)
RJ71GN11-T2 puede utilizarse como una estación local o principal de seguridad cuando se combina con la CPU de seguridad de la serie MELSEC iQ-R

Estos módulos se pueden utilizar como control de la red de controlador CC-Link IE o como estación normal
Permite la conexión de un suministro de energía externa (QJ71GP21S-SX), lo que garantiza la comunicación incluso si se pierde la alimentación del controlador
La función de aseguramiento de datos de bloque basado en estaciones garantiza la integridad de los datos entre estaciones

Realizar el control de E/S y movimiento de alta velocidad en una red, y proporcionar un diseño de sistema adecuado con cableado altamente flexible
Realizar un control de movimiento avanzado, como control sincrónico, de leva y de posición, incluido el control de trayectoria
Puede utilizarse como una estación principal de la red de campo CC-Link IE^*4

*4.RD77GF no admite la función secundaria.
QD77GF no admite las funciones de comunicación local, secundaria y de seguridad.

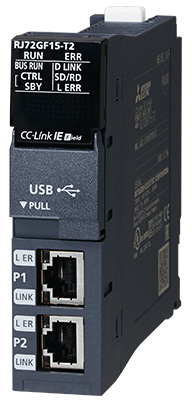

Se puede implementar una estación remota mediante una combinación de módulos de la Serie MELSEC iQ-R y de módulos de funciones inteligentes utilizados junto con este módulo
A través de su flexibilidad en el diseño del sistema, se puede crear una estación remota según el tamaño de la aplicación
Puede acceder a otras estaciones de la red a través del puerto USB y realizar la configuración y el monitoreo de parámetros, ahorrando tiempo de configuración del sistema

*5.Para obtener detalles de los módulos aplicables, consulte el manual de producto correspondiente.

Se puede implementar una estación remota mediante una combinación de módulos de la Serie MELSEC L y de módulos de funciones inteligentes utilizados junto con este módulo
A través de su flexibilidad en el diseño del sistema, se puede crear una estación remota según el tamaño de la aplicación
Puede acceder a otras estaciones de la red a través del puerto USB y realizar la configuración y el monitoreo de parámetros, ahorrando tiempo de configuración del sistema

*6.Para obtener detalles de los módulos aplicables, consulte el manual de producto correspondiente.

Permite la conexión de la Serie MELSEC iQ-F a la red de campo CC-Link IE como estación inteligente del dispositivo
Conectable a la red de campo CC-Link IE de alta velocidad y alta capacidad, que también admite controles distribuidos, lo que reduce el tiempo del ciclo operativo y mejora la trazabilidad
Admite comunicación continua, lo que permite la configuración y el mantenimiento desde cualquier punto conectado a la red, incluida una computadora y un dispositivo en el taller
