Productos relacionados con la red | Controladores programables MELSEC
Línea CC-Link IE
Opciones
Concentrador de conmutación industrial
Impulsado por CONTEC
- Admite la velocidad de transmisión de 10 Mbps/100 Mbps/1 Gbps
- Equipado con Auto MDI/MDI-X y funciones de negociación automática
- Ahorra hasta un 60 % de consumo de energía*2 mediante la función de ajuste automático de energía
- Funciona a temperaturas ambiente de 0 a 50 °C, con el diseño sin ventilador
- Compatible con la instalación de riel DIN, lo que permite instalar el concentrador en varias orientaciones
- *1.El voltaje de entrada nominal es de 12 a 24 V CC.
- *2.Para fines de comparación, el consumo de energía se midió cuando los 8 puertos estaban en uso y cuando no estaban en uso.
Este producto fue desarrollado y fabricado por Contec Co. Ltd. Tenga en cuenta que las especificaciones y condiciones de garantía difieren de las de los productos de la serie MELSEC.
Interruptor de CC-Link IE administrado
- Admite la velocidad de transmisión de 10 Mbps/100 Mbps/1 Gbps
- Conectable a dispositivos CC-Link IE y Ethernet simultáneamente
- Las topologías redundantes de estilo ERP y LA entre interruptores continúan la comunicación ante fallas de red, incluida la desconexión de cables, al cambiar de rutas de red
- Con un transceptor SFP*4, se dispone de un cable óptico de larga distancia, ideal para sistemas que requieren comunicación por línea fija entre instalaciones
- Admite VLAN y puede administrar múltiples redes mediante un solo interruptor
- Admite SNMP, que permite el monitoreo de toda la red y la fácil identificación de áreas con fallas (la capacidad de mantenimiento del sistema se mejora con esta función)
- *3.El voltaje de entrada nominal es de 24 V CC.
Uso a través de la red Ethernet
Un interruptor CC-Link IE administrado se puede conectar a redes CC-Link IE y Ethernet simultáneamente sin requerir una configuración de red especial
Topología redundante de ERP
Las rutas de red redundantes entre interruptores permiten que un sistema funcione continuamente en caso de falla
Cuando se produce un error, las comunicaciones se restablecen
a través de una línea de red alternativa (dentro de 10 ms)
SFP para comunicación de larga distancia
Con su característica de transmisión de datos de larga distancia, los cables ópticos son ideales para comunicaciones de larga distancia entre instalaciones
- *4.El puerto óptico (OPT1/OPT2) o el puerto RJ45 (P1/P2) se pueden utilizar simultáneamente.
Múltiples redes con VLAN
Un interruptor puede conectarse a múltiples redes CC-Link IE
Productos asociados de automatización en fábrica
Mitsubishi Electric System & Service
Para obtener detalles sobre los productos de Mitsubishi Electric System & Service Co., Ltd., contáctenos por correo electrónico.
<Sales office> DIVISIÓN DEL PRODUCTO DE AUTOMATIZACIÓN EN FÁBRICA
correo electrónico:osb.webmaster@melsc.jp
Concentrador de conmutación industrial
*5
- Compatible con velocidad de transmisión de 10 Mbps/100 Mbps/1 Gbps
- Unidad de tamaño compacto con 5 puertos
- Admite 12 V CC hasta 48 V CC de amplio rango de voltaje. Permite dos entradas de suministro eléctrico (suministro eléctrico redundante)
- Admite las topologías de red de línea, estrella, y combinación de línea y estrella
- Cumple con las normas UL/CE/FCC que permiten exportar a Europa y América del Norte
- *5.Dispositivo de clase A
Solo red de campo CC-Link IE básica
- Admite la red de campo CC-Link IE básica
- Compatible con velocidad de transmisión de 10 Mbps/100 Mbps
- Unidad de tamaño compacto con 5 puertos y 8 puertos
- Admite 12 V CC hasta 48 V CC de amplio rango de voltaje
- Cumple con las normas UL/CE/FCC que permiten exportar a Europa y América del Norte
Solo red de campo CC-Link IE básica
- Admite la red de campo CC-Link IE básica
- Compatible con velocidad de transmisión de 10 Mbps/100 Mbps
- Unidad de tamaño compacto con 5 puertos
- Admite 10 V CC hasta 30 V CC de amplio rango de voltaje. Permite dos entradas de suministro eléctrico (suministro eléctrico redundante)
- Cumple con las normas UL/CE/FCC que permiten exportar a Europa y América del Norte
Cable Ethernet
- Cumple con la norma 1000BASE-T. Este cable Ethernet con blindado doble tiene un rendimiento de blindado excepcional
- Disponible en longitudes de 1 m a 100 m (en incrementos de 1 m). Para usar en áreas móviles interiores; longitudes disponibles: 1 m a 45 m. También disponible en longitudes inferiores a 1 m
| Artículo | SC-E5EW-S□M*6 | SC-E5EW-S□M-MV*7 | SC-E5EW-S□M-L*8 |
|---|---|---|---|
| Tipo de cable | Categoría 5e o superior (blindado doble/STP), cable recto | ||
| Cantidad de conductores | 8 cables (4 pares trenzados) | ||
| Blindado doble | Cinta de aluminio/poliéster, trenzado de cable de cobre recocido estañado | ||
| Entorno de instalación | Interior | Interior móvil | Interior/exterior |
| Diámetro exterior acabado | PVC ignífugo, 6,8 mm | PVC ignífugo, 6,5 mm | Cubierta LAP, 10 mm |
| Conector | Conector RJ-45 con blindado, conexión recta | ||
| Normas de conformidad | IEEE802.3 1000BASE-T ANSI/TIA/EIA-568-B (Categoría 5e) ISO/IEC 11801 |
||
- *6.“□” en el nombre del modelo denota la longitud del cable (0,5 m, de 1 m a 100 m en incrementos de 1 m).
- *7.“□” en el nombre del modelo denota la longitud del cable (0,1 m, 0,2 m, 0,3 m, 0,5 m, de 1 m a 45 m en incrementos de 1 m).
- *8.“□” en el nombre del modelo denota la longitud del cable (de 1 m a 100 m en incrementos de 1 m).
Acoplador en línea
- El conductor 8 RJ-45 hembra a hembra, blindado, es compatible con placas murales tipo Keystone estándar
- Se puede utilizar en paneles de conexión, conectores de pared o para extender las longitudes del cable
| Artículo | Especificaciones |
|---|---|
| Conector adaptable | Conector RJ-45 con blindado |
| Temperatura de funcionamiento | -10… 60 °C |
| Normas de conformidad | IEEE 802,3 1000BASE-T ANSI/TIA/EIA-568-B (Categoría 5e) ISO/IEC 11801 |
Convertidor de medios industriales
- Convertir 1000BASE-T/100BASE-TX a 1000BASE-LX/SX y viceversa puede extender la distancia entre estaciones (DMC-1000TL-DC: máximo de 10 km, DMC-1000TS-DC: máximo de 550 m)
- El rendimiento de inmunidad contra el ruido ideal para entornos de automatización en fábrica garantiza su uso como medidas contra interferencias y descargas para proteger la línea de comunicación
- Cumple con las normas UL/CE/FCC que permiten exportar a Europa y América del Norte
Ejemplo de aplicación (DMC-1000TL-DC)
Especificaciones*9
| Artículo | DMC-1000TL-DC | DMC-1000TS-DC | |
|---|---|---|---|
| Norma de conformidad | IEEE802.3z (1000BASE-LX) |
IEEE802.3z (1000BASE-SX) |
|
| Compatible cable |
Tipo | Compatible con 1000BASE-LX cable óptico monomodo |
Compatible con 1000BASE-SX Cable óptico multimodo (núcleo/blindado: 50/125 µm Banda: 500 MHz•km o superior λ = 850 nm) |
| Conector | Conector LC doble (IEC 61754-20) | ||
| Método de conexión en cascada |
cruzamiento (A a B, B a A) | ||
| Distancia de transmisión | Máx. 10 km | Máx. 550 m | |
- *9.Las especificaciones descritas se refieren al diseño que utiliza únicamente cables ópticos. Para obtener más información, consulte los manuales de producto correspondientes.

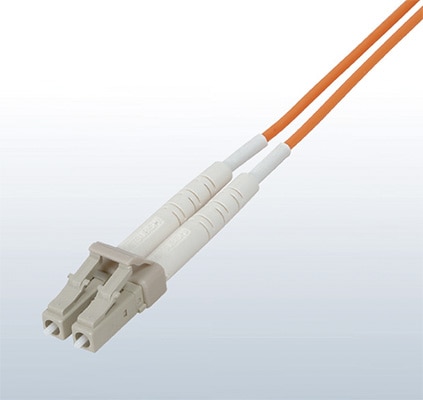

Cable óptico
- QP-AW está fabricado en material plástico que tiene características a prueba de roturas*10 y una flexibilidad superior*11
- Una amplia gama de la línea admite entornos versátiles. Productos recomendados por CC-Link Partner Association
- Los cables para uso en interior y exterior no contienen elementos de tensión y tienen una tensión admisible equivalente al tipo reforzado para uso en exterior que permite su arrastre directo.
- QG-BU para uso en interior admite el cable compatible aprobado por UL (UL tipo OFNR) ignífugo que pasó la prueba de propagación de llama UL1666.
- Los cables reforzados para uso en el exterior son impermeables y pueden utilizarse incluso en áreas inundadas o temporalmente sumergidas.
- La funda de conector con características de flexión mejoradas reduce la posibilidad de rotura de la fibra en la base del conector.
conector LCF
Conector LC doble
(IEC 61754-20)
| Modelo | QP-AW*12 | QG-AW | QG-B | QG-BU | QG-VCT | QG-C | QG-DL | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Entorno operativo/ aplicación |
En el panel de control |
En el panel de control |
Interior | Interior, Aprobado por UL |
Interior, móvil |
Exterior | Exterior, reforzado (protección contra el agua) |
|||
| Longitud del cable máx. | 10 m | 550 m | ||||||||
| Tipos de fibra óptica | Fibra óptica multimodal (GI) | |||||||||
| Material/ exterior diámetro |
núcleo | plástico/ 55 ± 5 µm |
Cuarzo fundido/50 ± 3 μm | |||||||
| blindado | plástico/ 490 ± 5 µm |
Cuarzo fundido/125 ± 2 μm | ||||||||
| Código envoltura |
Material | PVC (azul) | PVC (naranja) | |||||||
| exterior diámetro |
Ø2,0 mm × 2 |
Ø2,0 mm × 2 |
Ø2,0 mm × 2 |
Ø1,8 mm × 2 |
Ø2,0 mm × 2 |
Ø2,0 mm × 2, 4, 6, 8 |
||||
| Cable envoltura |
Material | - | - | ignífugo PE (naranja) |
ignífugo PVC (azul) |
PVC elástico (naranja) |
ignífugo PE (negro) |
cubierta LAP (negra) |
||
| exterior diámetro |
- | - | Ø6,0 mm | Ø5,0 mm | Ø6,0 mm | 2, 4 núcleos | 10,0 mm | |||
| 6 núcleos | 11,0 mm | |||||||||
| 8 núcleos | 12,0 mm | |||||||||
| Rango de temperatura de funcionamiento | -20…60 °C | |||||||||
| Conector adaptable | Conector LCF*13, conector SC*12, conector FC*12 | |||||||||
- *10.La tensión permitida es aproximadamente el doble a la del cable QG-AW.
- *11.El radio de flexión permitido es aproximadamente 1/2 veces al del cable QG-AW.
- *12.El cable QP-AW no admite lo siguiente.
• Conector SC, FC
• Procesamiento de conectores en el sitio, empalme de fusión
• Conexión de empalme de conectores
• Convertidor de medios y terminal de conexión - *13.Utilice el conector LCF para la conexión a los productos de la red de controlador CC-Link IE (Conector LCF: dos conectores LC están conectados) Al instalar el cable óptico compatible con la red de controlador CC-Link IE, consulte el manual de instalación de CC-Link Partner Association.
Accesorios estándar: Soporte protector*14
(Hay un soporte protector encapsulado por cable).
Características
- Protege la base del conector del cable para evitar roturas
- Mantiene un radio de flexión mínimo
- Ahorra espacio en el panel de control (60 mm o menos desde la parte delantera del controlador programable hasta el extremo del soporte protector)
- *14.El soporte protector está diseñado específicamente para Mitsubishi Electric System & Service Co., Ltd. No está disponible como una unidad individual. No se puede usar con otras marcas de conectores LCF.
Herramienta de inserción de conectores
- Inserte o retire los conectores fácilmente, incluso en espacios reducidos como paneles de control saturados
Conector aplicable... Conector LCF/LC/SC/MU
Adaptador de empalme
- Extiende el cable óptico (conexión de empalme)
- Conexión temporal para estaciones que pueden ampliarse más adelante
Conector aplicable
| Tipo | Modelo | Especificaciones |
|---|---|---|
| Adaptador de empalme para conector LCF | SPAD-LCF-G50 | Adaptador de empalme para conector LCF, 2 núcleos multimodo Pérdida de conexión: 0,3 dB (con fibra maestra) |
| Adaptador de empalme para conector SC | SPAD-SCF-G50 | Adaptador de empalme para conector SC, 2 núcleos multimodo Pérdida de conexión: 0,3 dB (con fibra maestra) |
| Adaptador de empalme para conector FC | SPAD-FC-G50 | Adaptador de empalme para conector FC, 1 núcleo multimodo Pérdida de conexión: 0,3 dB (con fibra maestra) |
SPAD-LCF-G50
Convertidor de medios industriales
- Cuando la distancia entre estaciones es mayor que 550 m, dos de estas unidades con cable óptico pueden extender la distancia total entre estaciones hasta 15 km
- Equipado con la función de paso de enlace, este convertidor admite la función de lazo inverso de red en caso de desconexión del cable
Ejemplo de aplicación
Especificaciones
| Artículo | DMC-1000SL-DC | ||
|---|---|---|---|
| Puerto OPT1 | Puerto OPT2 | ||
| Norma de conformidad | IEEE802.3z Gigabit Ethernet (1000BASE-LX) |
IEEE802.3z Gigabit Ethernet (1000BASE-SX) |
|
| Formato de transmisión | Sistema dúplex completo | ||
| Compatible cable |
Fibra óptica | Compatible con 1000BASE-LX monomodo monomodo |
Compatible con 1000BASE-SX multimodo cable óptico*16 (núcleo/blindado 50/125 µm área 500 MHz·km o superior λ = 850 nm) |
| Conector | Conector LC dúplex (cumple con IEC 61754-20) | ||
| Método de conexión en cascada |
cruzamiento (A a B, B a A) | ||
| Especificaciones del suministro eléctrico | 20,4…26,4 V CC (bloque de terminales del suministro eléctrico) | ||
| Normas | UL, CE, FCC Parte 15 Clase B, VccI Clase B | ||
| Cantidad máxima de dispositivos conectables entre estaciones |
4 | ||
- *15.El cable óptico multimodo también se puede utilizar para la conexión. La distancia de transmisión es de hasta 550 m.
- *16.Para conectarse al producto de la red de controlador CC-Link IE, utilice el cable óptico de la serie QG de Mitsubishi Electric System & Service.
Terminal de conexión
- Permite agregar hasta 3 estaciones entre estaciones existentes
- Al poder agregar o quitar estaciones fácilmente, se mejora la capacidad de mantenimiento
- Permite la expansión de la red sin tener que cambiar el cableado existente
- Instalable en el carril DIN o con soportes atornillables
Ejemplo de configuración de comunicación
Especificaciones
| Artículo | Especificaciones | |
|---|---|---|
| Tamaño aplicable monomodo |
Compatible con BASE-SX (MMF) 1000 monomodo |
|
| Estándar | IEC 60793-2-10 Tipos A1a.1 (multimodo de 50/125 μm) |
|
| Transmisión pérdida (máx.) |
≤ 3,5 dB/km (λ = 850 nm) | |
| Transmisión banda (mín.) |
≥ 500 MHz·km (λ = 850 nm) | |
| Modelo | Serie QG*19 | |
| Tamaño aplicable conector óptico |
Conector LC doble | |
| Estándar | IEC 61754-20: Conector tipo LC | |
| Pérdida de conexión | ≤ 0,3 dB | |
| Cara pulida | Pulido de PC | |
| Modelo | DLCF-G50-D2*19 | |
| Cantidad de conexiones posibles | Máx. 3 unidades*17 | |
| Distancia de conexión | Máx. 150 m*20 | |
- *17.Se debe conectar al menos una unidad al terminal de conexión.
- *18.Las líneas negras continuas representan cables con una distancia máxima de 150 m. Si alguna estación falla, la función de lazo de retorno seguirá funcionando.
- *19.Piezas proporcionadas por Mitsubishi Electric System & Service.
- *20.Longitud del cable desde SC-ECT-P3 hasta cualquier otro punto de conexión.
Los productos incluidos aquí son fabricados por Mitsubishi Electric System & Service Co., Ltd. Tenga en cuenta que las especificaciones y las condiciones de garantía de los productos son diferentes de las de la serie MELSEC.
