Características del producto -Registrador del sistema-

Recopilación de todos los datos de dispositivos y etiquetas

1. ❶Módulo de CPU de la serie MELSEC iQ-R^*1
2. ❷Módulo registrador^*2
3. ❸Tarjeta de memoria SD

• *1.Los módulos de CPU con información del producto (3.er y 4.o dígitos) indicados a continuación admiten la recopilación de todos los datos de dispositivos y etiquetas.

  Modelo	Información del producto	Modelo	Información del producto	Modelo	Información del producto
  R04CPU	“19”o posterior	R04ENCPU	“32”o posterior	R08SFCPU	“05”o posterior
  R08CPU	“20”o posterior	R08ENCPU	“30”o posterior	R16SFCPU
  R16CPU	“20”o posterior	R16ENCPU	“27”o posterior	R32SFCPU
  R32CPU	“17”o posterior	R32ENCPU	“30”o posterior	R120SFCPU
  R120CPU	“17”o posterior	R120ENCPU	“22”o posterior

  Para saber cómo verificar la información del producto, consulte el “Manual de configuración de módulo MELSEC iQ-R (SH-081262ENG)”. Es posible que se requiera la actualización de firmware del módulo según los módulos.

• *2.GX Works3 (Versión 1.065T o posterior) es necesario para la configuración de grabación y la configuración del módulo.
  GX Works3 (Versión 1.070Y o posterior) es necesario cuando se utiliza RnSFCPU.

Recopilación de todos los datos de dispositivos y etiquetas, y las instrucciones de grabación para la cámara de red desde el software

1. ❶Módulo de CPU de la serie MELSEC iQ-R^*3
2. ❷Cámara de red^*4
3. ❸Paquete de grabación con cámara (bloque de función y guía)
4. ❹Módulo registrador^*5
5. ❺Tarjeta de memoria SD o servidor de archivos (NAS o computadora)
6. ❻Concentrador de conmutación de PoE (cumple con IEEE802.3at [PoE+])^*6

• *3.Los módulos de CPU con información del producto (3.er y 4.o dígitos) indicados a continuación admiten la recopilación de todos los datos de dispositivos y etiquetas.

  Modelo	Información del producto	Modelo	Información del producto
  R04CPU	“19”o posterior	R04ENCPU	“32”o posterior
  R08CPU	“20”o posterior	R08ENCPU	“30”o posterior
  R16CPU	“20”o posterior	R16ENCPU	“27”o posterior
  R32CPU	“17”o posterior	R32ENCPU	“30”o posterior
  R120CPU	“17”o posterior	R120ENCPU	“22”o posterior

  Para saber cómo verificar la información del producto, consulte el “Manual de configuración de módulo MELSEC iQ-R (SH-081262ENG)”. Es posible que se requiera la actualización de firmware del módulo según los módulos.
  Para utilizar solo la grabación de video con cámara, se pueden utilizar los siguientes módulos de CPU.

  • R00/01/02/04/08/16/32/120CPU, R04/08/16/32/120ENCPU (sin restricción a la información del producto)
  • Además de los puertos Ethernet de CPU anteriores, también se puede utilizar el módulo de interfaz Ethernet (RJ71EN71)
• *4.Para obtener más información sobre las cámaras de red compatibles de AXIS® COMMUNICATIONS (AXIS®), consulte el boletín técnico (FA-A-0306).
• *5.GX Works3 (Versión 1.065T o posterior) es necesario para la configuración de grabación y la configuración del módulo. GX Works3 (Versión 1.070Y o posterior) es necesario cuando se utiliza RnSFCPU.
• *6.PoE: Alimentación a través de Ethernet

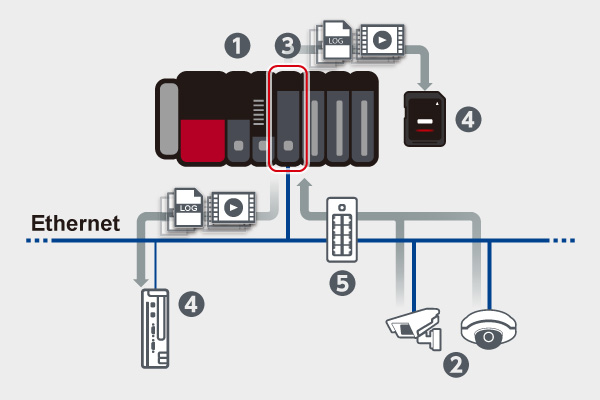

Recopilación de todos los datos de dispositivos y etiquetas, almacenamiento de datos de video de la cámara de red

1. ❶Módulo de CPU de la serie MELSEC iQ-R^{*7 *8}
2. ❷Cámara de red^*9
3. ❸Módulo registrador de cámara^*8
4. ❹Tarjeta de memoria SD o servidor de archivos (NAS o computadora)
5. ❺Concentrador de conmutación de PoE (cumple con IEEE802.3at [PoE+])

• *7.Los módulos de CPU con información del producto (3.er y 4.o dígitos) indicados a continuación admiten la recopilación de todos los datos de dispositivos y etiquetas.

  Modelo	Información del producto	Modelo	Información del producto	Modelo	Información del producto
  R04CPU	“19”o posterior	R04ENCPU	“32”o posterior	R08SFCPU	“05”o posterior
  R08CPU	“20”o posterior	R08ENCPU	“30”o posterior	R16SFCPU
  R16CPU	“20”o posterior	R16ENCPU	“27”o posterior	R32SFCPU
  R32CPU	“17”o posterior	R32ENCPU	“30”o posterior	R120SFCPU
  R120CPU	“17”o posterior	R120ENCPU	“22”o posterior

  Para saber cómo verificar la información del producto, consulte el “Manual de configuración de módulo MELSEC iQ-R (SH-081262ENG)”. Es posible que se requiera la actualización de firmware del módulo según los módulos.

• *8.GX Works3 (Versión 1.072A o posterior) es necesario para la configuración de grabación y la configuración del módulo y la cámara (aún no es compatible).
• *9.Para obtener más información sobre la cámara de red compatible con ONVIF® Profile S y otras cámaras compatibles, consulte el boletín técnico (FA-A-0326).
