Serie MELSEC-F

Comunicación de equipos periféricos

Serie F de MELSEC

Contenido

Características
Dispositivo de comunicación aplicable
Ejemplo de configuración del sistema
Uso simultáneo de un dispositivo periférico

Características

Mediante dispositivos de comunicación RS-422, USB o RS-232C, puede agregarse un puerto de conexión para dispositivos periféricos.
Se pueden conectar dispositivos al puerto agregado para programación de secuencias que incluyan una computadora personal y unidades de visualización (GOT).

Dispositivo de comunicación aplicable

Dispositivo de comunicación RS-422

Modelo	Características/método de comunicación	PLC FX aplicable
Modelo	Características/método de comunicación	FX 3S	FX 3G	FX 3U	FX 3GC	FX 3UC
Placa de expansión de funciones
FX3G-422-BD	Tarjeta de expansión de funciones que puede agregarse al PLC Realiza la misma comunicación que el puerto RS-422 integrado del PLC para la conexión de dispositivos periféricos.	*3 ○ Máx. 1 unidad	○ Máx. 2 unidades *1	×	×	×
FX3U-422-BD		×	×	○ Máx. 1 unidad	×	*2 ○ Máx. 1 unidad

*1Modelos de FX3G de 14 puntos, 24 puntos: 1 tarjeta. Modelos de 40 puntos, 60 puntos: 2 tarjetas.
*2Solo puede conectarse a FX3UC-32MT-LT(-2).
*3La tarjeta de expansión de funciones y FX3S-CNV-ADP no se pueden usar juntas.

Dispositivo de comunicación USB

Modelo	Características/método de comunicación	PLC FX aplicable
Modelo	Características/método de comunicación	FX 3S	FX 3G	FX 3U	FX 3GC	FX 3UC
Integrado en PLC
FX3S, FX3G, FX3GC Puerto USB	Puerto USB integrado de la unidad principal de PLC Se conecta a una PC con interfaz USB para programación o monitoreo. 1)Número de canales: 1 2)Distancia máxima de transmisión: Longitud máx. 3 m 3)Método de control: Comunicación de programación	○ Integrada	○ Integrada	-	○ Integrada	-
Placa de expansión de funciones
FX3U-USB-BD	Tarjeta de expansión de funciones que puede agregarse al PLC Se conecta a una PC con interfaz USB para programación o monitoreo. 1)Número de canales: 1 2)Aislamiento: aislar 3)Distancia máxima de transmisión: Longitud máx. 5 m (cable de 3 m incluido) 4)Método de control: Comunicación de programación	×	×	○ Máx. 1 unidad	×	* ○ Máx. 1 unidad

*Solo puede conectarse a FX3UC-32MT-LT(-2).

Dispositivo de comunicación RS-232C

Modelo	Características/método de comunicación	PLC FX aplicable
Modelo	Características/método de comunicación	FX 3S	FX 3G	FX 3U	FX 3GC	FX 3UC
Placa de expansión de funciones
FX3G-232-BD	Tarjeta de expansión de funciones que puede agregarse al PLC Puede conectarse directamente a una PC o una HMI con interfaz RS-232C. 1) Dispositivos periféricos aplicables ・ Software de programación de PC ・ Conexión HMI RS-232C 2)Número de canales: 1 3)Aislamiento: no aislar 4)Distancia máxima de transmisión: 15 m 5)Método de control: Comunicación de programación	*5 ○ Máx. 1 unidad	○ Máx. 2 unidades *1	×	×	×
FX3U-232-BD		×	×	○ Máx. 1 unidad	×	*2 ○ Máx. 1 unidad
Adaptador específico
FX3U-232ADP-MB	Adaptador especial que se conecta en el lado izquierdo del PLC Puede conectarse directamente a una PC o una HMI con interfaz RS-232C. 1) Dispositivos periféricos aplicables ・ Software de programación de PC ・ Conexión HMI RS-232C 2)Número de canales: 1 3)Aislamiento: aislar 4)Distancia máxima de transmisión: 15 m 5)Método de control: Comunicación de programación	*6 ○ Máx. 1 unidad	3 ○ Máx. 2 unidades 1	*4 ○ Máx. 2 unidades	○ Máx. 2 unidades	*4 ○ Máx. 2 unidades

*1Modelos de FX3G de 14 puntos, 24 puntos: 1 tarjeta. Modelos de 40 puntos, 60 puntos: 2 tarjetas.
*2Solo puede conectarse a FX3UC-32MT-LT(-2).
*3Cuando se conecta a FX3G se requiere FX3G-CNV-ADP.
*4Cuando se conecta a FX3U o a FX3UC-32MT-LT(-2) se requiere una tarjeta de expansión de funciones.
*5La tarjeta de expansión de funciones y FX3S-CNV-ADP no se pueden usar juntas.
*6Cuando se conecta a FX3S se requiere FX3S-CNV-ADP.

Ejemplo de configuración del sistema

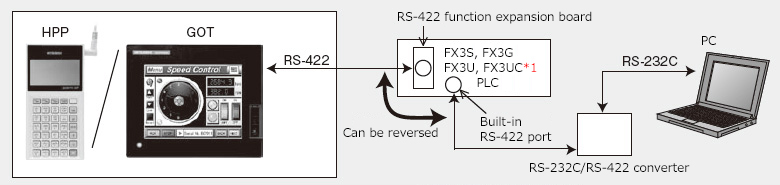

Dispositivo de comunicación RS-422

dispositivo-de-comunicación-periférico-rs-422

*1Solo puede conectarse a FX3UC-32MT-LT(-2).

<Connection cable>
Utilice el cable RS-422 designado (tipo MINI DIN de 8 pines en el lado del PLC) para cada dispositivo periférico.

Dispositivo de comunicación USB

*1Solo puede conectarse a FX3UC-32MT-LT(-2).

Dispositivo de comunicación RS-232C

dispositivo-de-comunicación-periférico-rs-232c

*1Solo puede conectarse a un adaptador específico.
*2La tarjeta de expansión de funciones solo puede conectarse a FX3UC-32MT-LT(-2).

<Connection cable>
Los cables de conexión principales para los dispositivos de comunicación RS-232C y los dispositivos periféricos se enumeran a continuación.
Para otras combinaciones, consulte el Manual del usuario de la serie FX (Edición de comunicación de datos).

	Tarjeta de expansión de funciones (FX3G-232-BD/FX3U-232-BD) Adaptador específico (FX3U-232ADP-MB)
PC DOS/V (D-SUB de 9 pines)	FX-232CAB-1
PC PC-9800 (D-SUB de 25 pines)	F2-232CAB-1
PC PC-9800 (medio paso, 14 pines)	FX-232CAB-2
GOT	Haga la conexión con el cable o cableado designado para la conexión RS-232C de cada HMI.

Uso simultáneo de un dispositivo periférico

Conecte una herramienta de programación, como el software de PC, a cualquiera de los dispositivos periféricos para evitar que los programas sean cambiados por múltiples dispositivos periféricos.
