Serie MELSEC-F

Enlace paralelo

Serie F de MELSEC

Contenido

Características
Dispositivo de comunicación aplicable
Ejemplo de configuración del sistema
Especificaciones

Características

1.La conexión de datos entre dos unidades principales del PLC FX puede establecerse fácilmente mediante una programación que especifique una estación principal/secundaria.
2.Los dispositivos de bits (50 a 100 puntos) y los dispositivos de palabras (10 puntos) se vinculan automáticamente entre cada estación. Dependiendo de los dispositivos asignados en la estación servidora, pueden conocerse los estados ON/OFF y los valores de registro de datos de la otra estación.

Dispositivo de comunicación aplicable

Dispositivo de comunicación RS-485

Modelo		PLC FX aplicable
Modelo		FX 3S	FX 3G	FX 3U	FX 3GC	FX 3UC
Placa de expansión de funciones	FX3G-485-BD	*5 ○ Máx. 1 unidad	○ Máx. 2 unidades *1	×	×	×
	FX3G-485-BD-RJ	*5 ○ Máx. 1 unidad	○ Máx. 2 unidades *1	×	×	×
	FX3U-485-BD	×	×	○ Máx. 1 unidad	×	*2 ○ Máx. 1 unidad
Adaptador específico	FX3U-485ADP-MB	*6 ○ Máx. 1 unidad	3 ○ Máx. 2 unidades 1	*4 ○ Máx. 2 unidades	○ Máx. 2 unidades	*4 ○ Máx. 2 unidades

*1Modelos de FX3G de 14 puntos, 24 puntos: 1 tarjeta. Modelos de 40 puntos, 60 puntos: 2 tarjetas.
*2Solo puede conectarse a FX3UC-32MT-LT(-2).
*3Cuando se conecta a FX3G se requiere FX3G-CNV-ADP.
*4Cuando se conecta a FX3U o a FX3UC-32MT-LT(-2) se requiere una tarjeta de expansión de funciones.
*5La tarjeta de expansión de funciones y FX3S-CNV-ADP no se pueden usar juntas.
*6Cuando se conecta a FX3S se requiere FX3S-CNV-ADP.

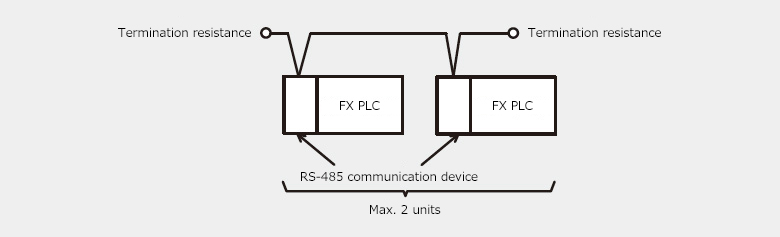

Ejemplo de configuración del sistema

comunicaciones-de-enlace-paralelo-rs-485

Especificaciones

de medición			Especificaciones
Estándar de transmisión			Cumple con los estándares RS-485 y RS-422
Distancia máx. de transmisión			Cuando se utiliza un adaptador especial: 500 m Cuando se utiliza una tarjeta de expansión de funciones (incluso cuando se utilizan juntos un adaptador especial y una tarjeta de expansión de funciones): 50 m
Método de comunicación/velocidad de transmisión			Bidireccional semidúplex: 19200 bps, 115200 bps (FX3S, FX3G, FX3U, FX3GC, FX3UC)
Número de unidades conectables (configuración)			1 : 1
Puntos de enlace	FX3S		[Principal -> Secundaria]: 50 puntos del dispositivo de bits, 10 puntos del dispositivo de palabras (cuando el modo de alta velocidad, 2 puntos del dispositivo de palabras) [Principal -> Secundario]: 50 puntos del dispositivo de bits, 10 puntos del dispositivo de palabras (cuando el modo de alta velocidad, 2 puntos del dispositivo de palabras)
Puntos de enlace	FX3G, FX3U, FX3GC, FX3UC		[Principal -> Secundaria]: 100 puntos del dispositivo de bits, 10 puntos del dispositivo de palabras (cuando el modo de alta velocidad, 2 puntos del dispositivo de palabras) [Principal -> Secundario]: 100 puntos del dispositivo de bits, 10 puntos del dispositivo de palabras (cuando el modo de alta velocidad, 2 puntos del dispositivo de palabras)
Tiempo de enlace			Modo regular: 70 ms1 + ciclo de operación de la estación principal (ms) + ciclo de operación de la estación secundaria (ms) Módulo de alta velocidad: 20 ms2 + ciclo de operación de la estación principal (ms) + ciclo de operación de la estación secundaria (ms)
Combinación con modelos PLC conectables			[FX3S y FX3S] [FX3G, FX3GC y FX3G, FX3GC] [FX3U, FX3UC y FX3U, FX3UC]
Dispositivo de conexión con el PLC		FX3S	FX3G-485-BD(-RJ) o FX3S-CNV-ADP + FX3U-485ADP-MB
		FX3G	FX3G-485-BD(-RJ) o FX3G-CNV-ADP + FX3U-485ADP-MB
		FX3GC	FX3U-485ADP-MB
		FX3U, FX3UC*3	FX3U-485-BD o tarjeta de expansión de funciones + FX3U-485ADP-MB

*1FX3S, FX3G, FX3GC, FX3U, FX3UC: 15 ms
*2FX3S, FX3G, FX3GC, FX3U, FX3UC: 5 ms
*3La tarjeta de expansión de funciones no puede conectarse a FX3UC-**MT/D y FX3UC-**MT/DSS. Puede conectarse directamente un adaptador específico.
