Serie MELSEC-F

de computadora

Serie F de MELSEC

Contenido

Características
Dispositivo de comunicación aplicable
Ejemplo de configuración del sistema
Especificaciones

Características

Puede implementarse una conexión de datos entre una computadora como estación principal y múltiples PLC.
Debido a que el enlace de datos se implementa mediante comandos enviados desde la computadora, esto es adecuado para sistemas de administración y control donde la computadora es el controlador principal.

1.Con dispositivos de comunicación RS-485, pueden conectarse hasta 16 PLC FX y A y enviar/recibir datos conforme a los comandos desde una computadora.
2.Con dispositivos de comunicación RS-232C, los datos pueden enviarse/recibirse a razón de 1:1 con una computadora.
3.El protocolo es compatible con el protocolo dedicado de enlace de computadora del PLC (formatos 1 y 4).

Dispositivo de comunicación aplicable

Dispositivo de comunicación RS-232C

Modelo		PLC FX aplicable
Modelo		FX 3S	FX 3G	FX 3U	FX 3GC	FX 3UC
Placa de expansión de funciones	FX3G-232-BD	*5 ○ Máx. 1 unidad	○ Máx. 2 unidades *1	×	×	×
Placa de expansión de funciones	FX3U-232-BD	×	×	○ Máx. 1 unidad	×	*2 ○ Máx. 1 unidad
Adaptador específico	FX3U-232ADP-MB	*6 ○ Máx. 1 unidad	3 ○ Máx. 2 unidades 1	*4 ○ Máx. 2 unidades	○ Máx. 2 unidades	*4 ○ Máx. 2 unidades

*1Modelos de FX3G de 14 puntos, 24 puntos: 1 tarjeta. Modelos de 40 puntos, 60 puntos: 2 tarjetas.
*2Solo puede conectarse a FX3UC-32MT-LT(-2).
*3Cuando se conecta a FX3G se requiere FX3G-CNV-ADP.
*4Cuando se conecta a FX3U o a FX3UC-32MT-LT(-2) se requiere una tarjeta de expansión de funciones.
*5La tarjeta de expansión de funciones y FX3S-CNV-ADP no se pueden usar juntas.
*6Cuando se conecta a FX3S se requiere FX3S-CNV-ADP.

Dispositivo de comunicación RS-485

Modelo		PLC FX aplicable
Modelo		FX 3S	FX 3G	FX 3U	FX 3GC	FX 3UC
Placa de expansión de funciones	FX3G-485-BD	*5 ○ Máx. 1 unidad	○ Máx. 2 unidades *1	×	×	×
	FX3G-485-BD-RJ	*5 ○ Máx. 1 unidad	○ Máx. 2 unidades *1	×	×	×
	FX3U-485-BD	×	×	○ Máx. 1 unidad	×	*2 ○ Máx. 1 unidad
Adaptador específico	FX3U-485ADP-MB	*6 ○ Máx. 1 unidad	3 ○ Máx. 2 unidades 1	*4 ○ Máx. 2 unidades	○ Máx. 2 unidades	*4 ○ Máx. 2 unidades

*1Modelos de FX3G de 14 puntos, 24 puntos: 1 tarjeta. Modelos de 40 puntos, 60 puntos: 2 tarjetas.
*2Solo puede conectarse a FX3UC-32MT-LT(-2).
*3Cuando se conecta a FX3G se requiere FX3G-CNV-ADP.
*4Cuando se conecta a FX3U o a FX3UC-32MT-LT(-2) se requiere una tarjeta de expansión de funciones.
*5La tarjeta de expansión de funciones y FX3S-CNV-ADP no se pueden usar juntas.
*6Cuando se conecta a FX3S se requiere FX3S-CNV-ADP.

Ejemplo de configuración del sistema

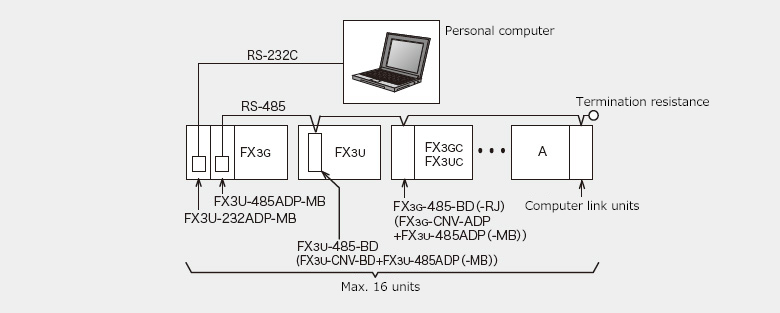

1 : Conexión N usando la comunicación RS-485 (422)

1 : 1 conexión usando la comunicación RS-232C

Especificaciones

de medición		Especificaciones
Estándar de transmisión		Conforme al estándar RS-485 (RS-422) o RS-232C
Longitud total de extensión	RS-485	Cuando se utiliza un adaptador especial: 500 m Cuando se utiliza una tarjeta de expansión de funciones (incluso cuando se utilizan juntos un adaptador especial y una tarjeta de expansión de funciones): 50 m
Longitud total de extensión	RS-232C	15 m
Método de comunicación		Bidireccional semidúplex
Velocidad de transmisión	FX3S, FX3G, FX3U, FX3GC, FX3UC	300/600/1200/2400/4800/9600/19200/38400 bps*1
Cantidad de unidades conectables		RS485: Máx. 16 unidades, RS-232C: 1 unidad
Tipos de protocolo		Protocolo de enlace de computadora MELSEC-A, formato 1 4 (algunas restricciones)
RS-485 (RS-422) dispositivo de conexión	FX3S	FX3G-485-BD(-RJ) o FX3S-CNV-ADP + FX3U-485ADP-MB
	FX3G	FX3G-485-BD(-RJ) o FX3G-CNV-ADP + FX3U-485ADP-MB
	FX3GC	FX3U-485ADP-MB
	FX3U, FX3UC*2	FX3U-485-BD o tarjeta de expansión de funciones + FX3U-485ADP-MB
RS-232C dispositivo de conexión	FX3S	FX3G-232-BD o FX3S-CNV-ADP + FX3U-232ADP-MB
	FX3G	FX3G-485-BD o FX3G-CNV-ADP + FX3U-232ADP-MB
	FX3GC	FX3U-232ADP-MB
	FX3U, FX3UC*2	FX3U-232-BD o tarjeta de expansión de funciones + FX3U-232ADP-MB
PLC FX aplicable		FX3G, FX3U, FX3GC, FX3UC Una unidad de protocolo de enlace de computadora

*1Para FX3U y FX3UC, la velocidad de transmisión de 38400 bps es compatible con la Ver. 2,41 o posteriores.
*2No se puede conectar una tarjeta de expansión de funciones a FX3UC-**MT/D, FX3UC-**MT/DSS y FX3UC-16MR/D(S)-T. No se puede conectar directamente un adaptador especial.
