GX Works2

Promover la estandarización del programa

1Hágalo fácil usando FB

¿Qué es un bloque de función (FB)?

El bloque de función (FB) es un bloque de escalera que se utiliza con frecuencia en un programa secuencial y se agrupa como parte para su reutilización dentro del programa.
El FB mejora la eficiencia del desarrollo de programas y reduce los errores de programación para garantizar una mayor calidad del programa.

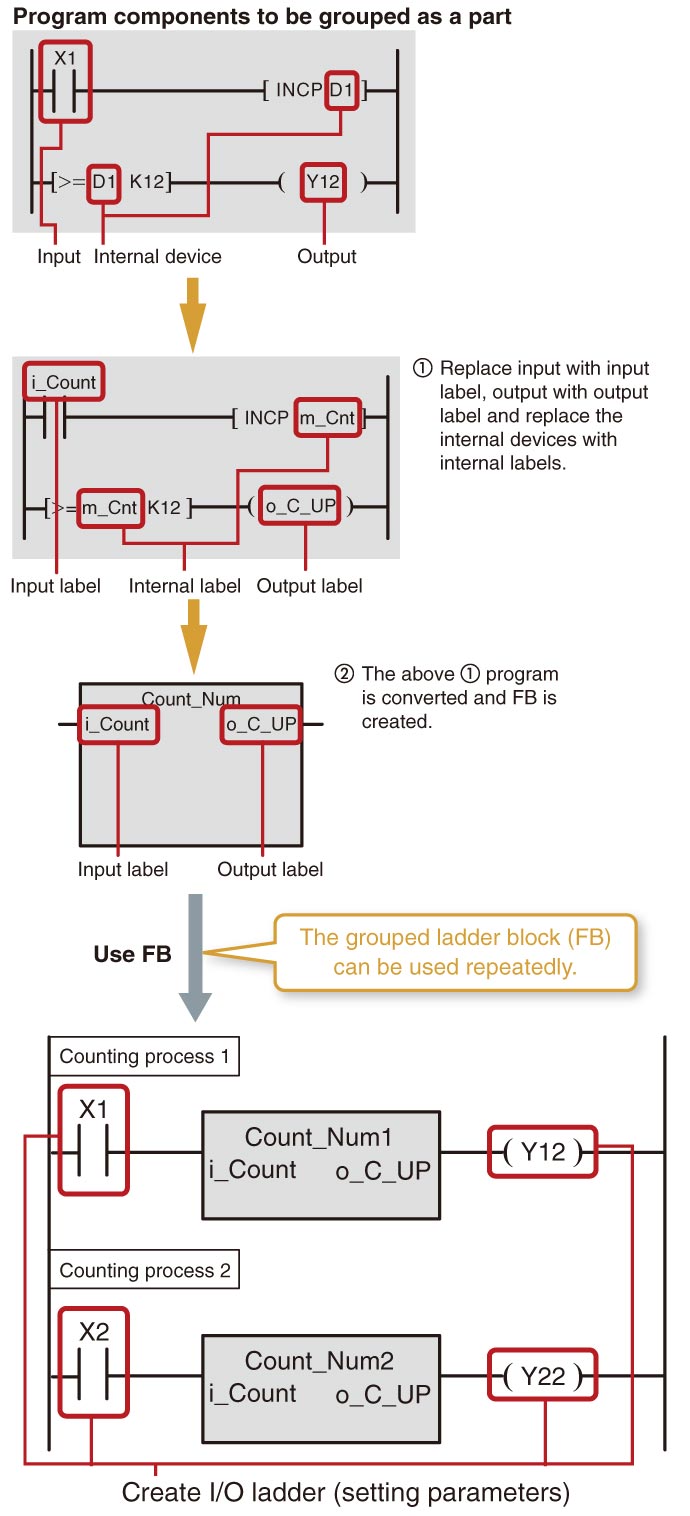

Fabricación de piezas

Ejemplo) Este programa de proceso de conteo enciende la señal de salida (Y12) después de que la señal de entrada (X1) se enciende durante 12 veces.

Ventajas de usar el FB

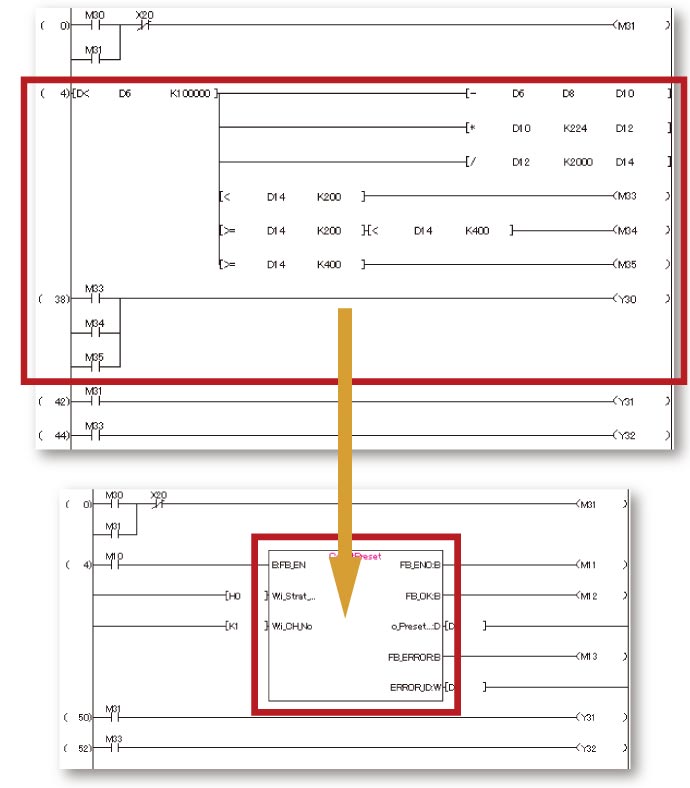

Ventaja1: Programación fácil

Un programa secuencial se crea con solo arrastrar y soltar los FB.
Esto reduce significativamente los procesos de desarrollo de programas.

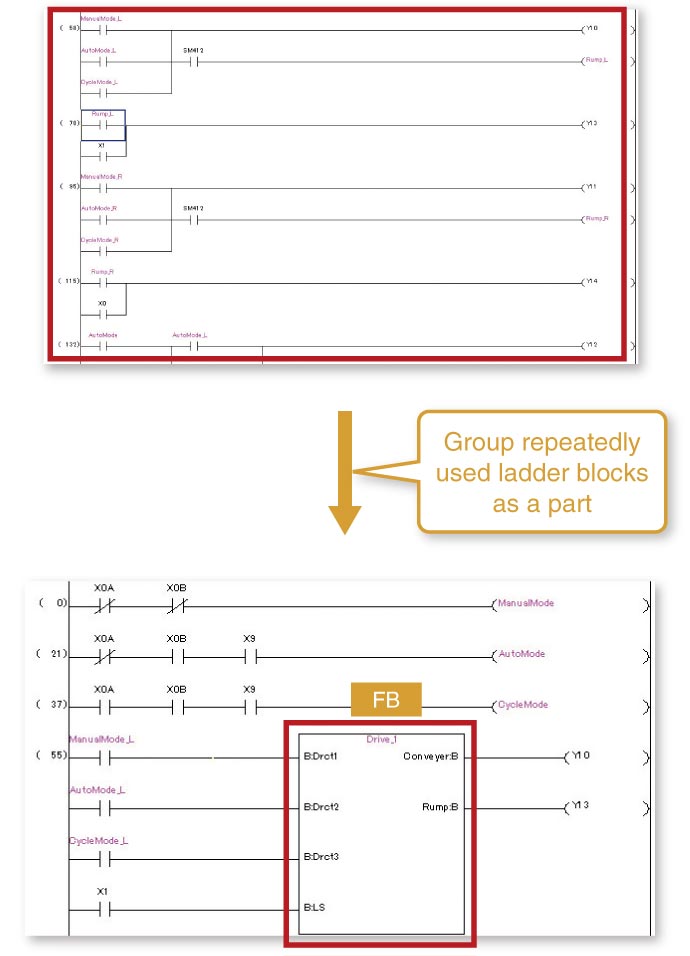

Ventaja2 : Legibilidad mejorada

El uso de FB en un programa secuencial mejora su legibilidad porque el programa solo consiste en "cuadros" (FB), entradas y salidas.

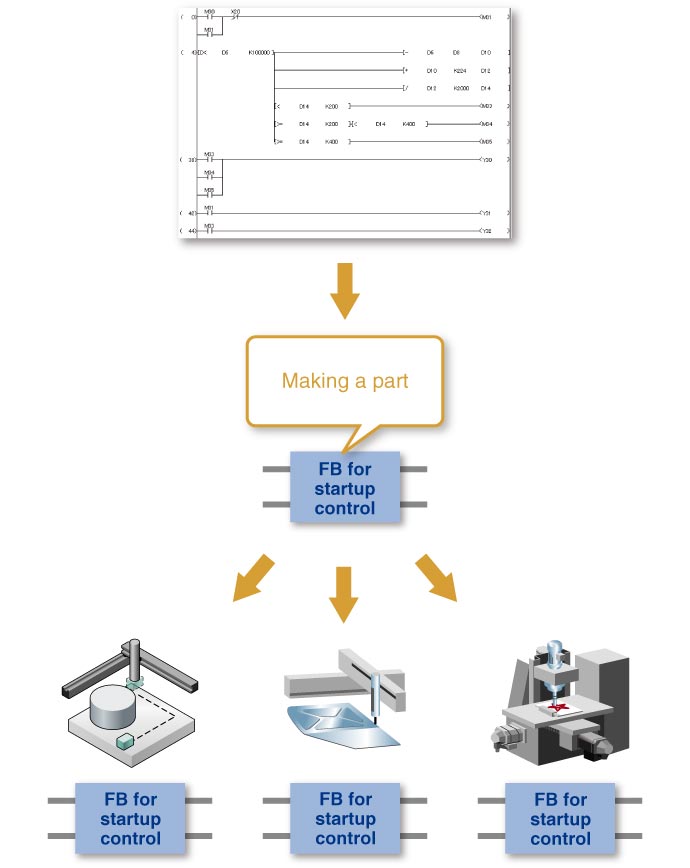

Ventaja3 : Reutilizabilidad

Al agrupar los componentes del programa utilizados con frecuencia como piezas, se reutilizan tantas veces como sea necesario.
Ya no se requieren operaciones como copiar un programa existente y modificar dispositivos.

Ventaja4 : Mayor calidad

Al agrupar los componentes del programa de uso frecuente como partes (FB) y reutilizarlos, la calidad del programa será uniforme e independiente de los niveles de habilidad de los desarrolladores.

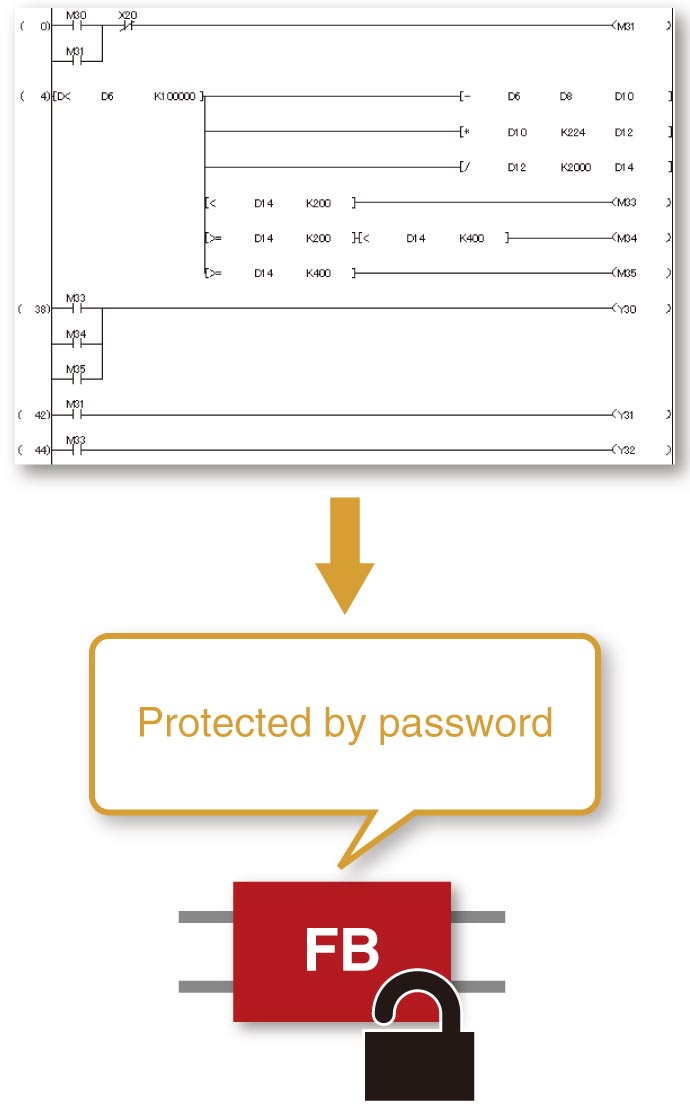

Ventaja5 : Prevención de robos

Al agrupar componentes importantes del programa secuencial que involucran la experiencia tecnológica como una parte (FB) y protegerlo con una contraseña, se evita la filtración de información.

2Bibliotecas de FB útiles suministradas por proveedores

¿Qué es la biblioteca de FB?

Una biblioteca de FB es una colección de piezas de FB que se utiliza en proyectos simples de GX Works2.
Al utilizar estos FB, se configuran la configuración y el funcionamiento de los módulos MELSEC-Q/L, así como los productos asociados.

Además de los FB personalizados, hay bibliotecas útiles de FB suministradas por nuestros socios. Los FB también se ofrecen para los productos asociados del iQSS.
La biblioteca MELSOFT tiene más de 1500 FB de catorce empresas y está programada para continuar expandiéndose.

Cuando no esté seguro de cómo usar un FB, haga clic con el botón derecho en la Lista de proyectos para mostrar la información de ayuda.
